Tlakově nezávislé ventily Siemens
Siemens je předním světovým výrobcem tlakově nezávislých ventilů PICV (Pressure Independent Control Valve). V článku představujeme současnou nabídku tohoto sortimentu.
Tlakově nezávislé ventily jsou dnes již obecně uznávaným řešením pro kvalitní regulaci průtoku, která je díky zabudovanému regulátoru tlakové diference přesnější a energeticky hospodárnější.

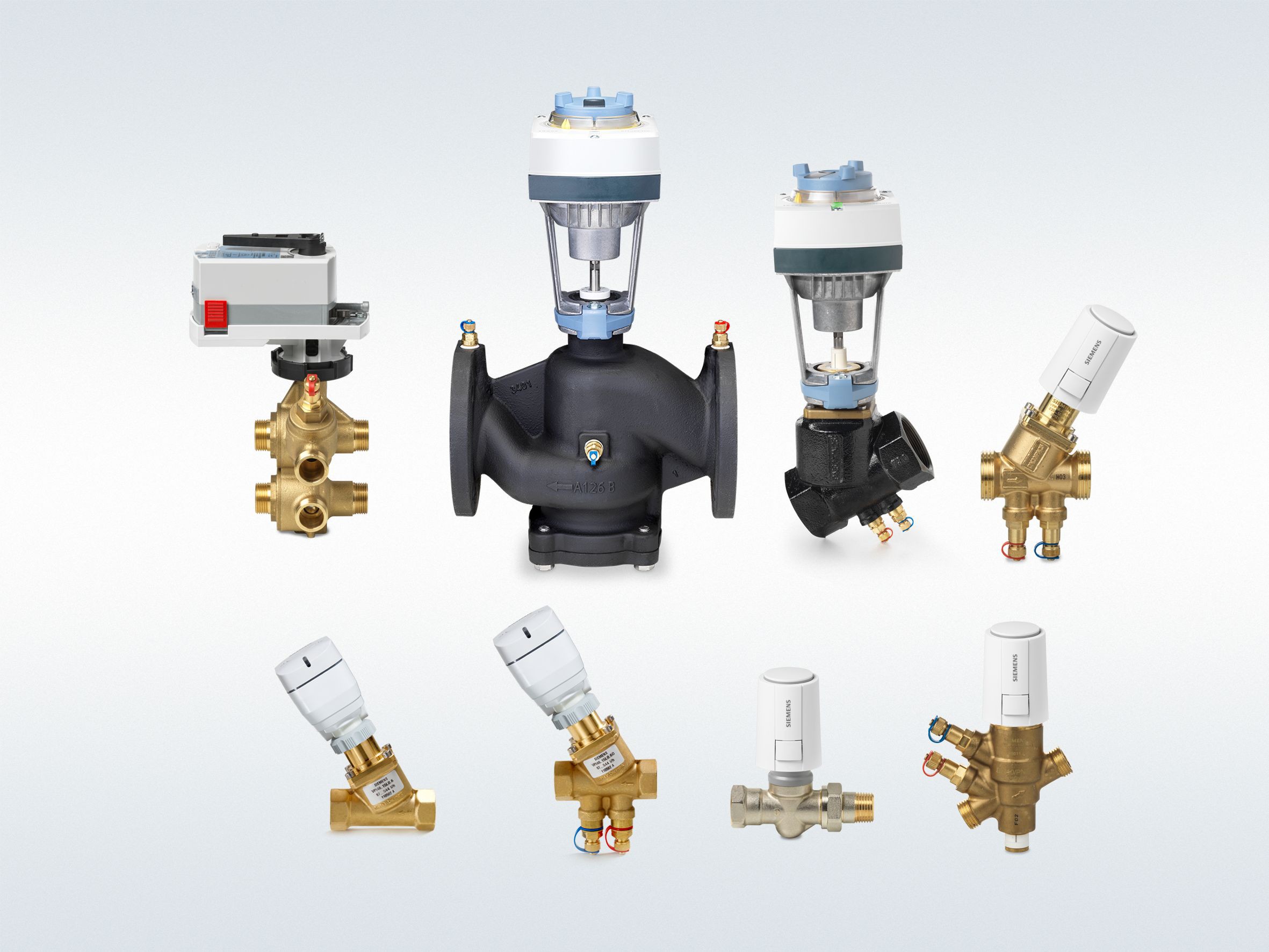

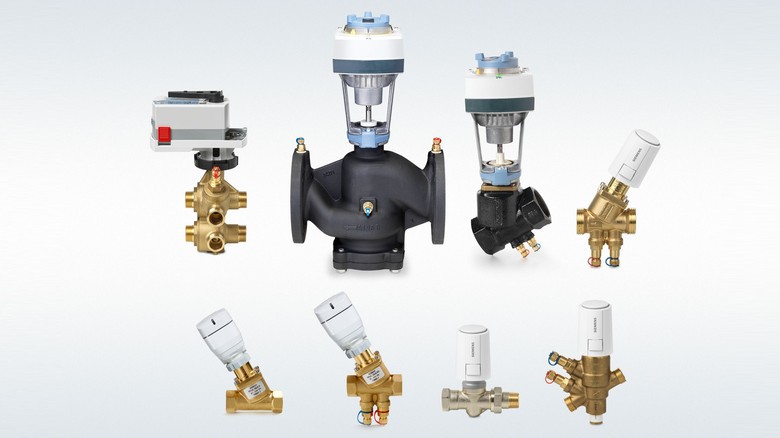

Sortiment firmy Siemens pokrývá široký rozsah aplikací, počínaje otopnými tělesy až po velké rozvody s průtokem do 280 m3/hod. Vedle obvyklých dvoucestných ventilů nabízíme také dvě zvláštní skupiny PICV ventilů. Jednou jsou šesticestné ventily, které kombinují výhody šesticestných kulových ventilů s přesností regulace tlakově nezávislých ventilů. Druhou zvláštní kategorií jsou Siemens Inteligentní ventily, kde vyrovnání tlakových změn není řešeno mechanickým regulátorem tlakové diference, ale přesnou elektronickou regulací.
Základní technické parametry ventilů uvádí tabulky, detailní technické podklady jsou volně přístupné na našem informačním webu www.siemens.cz/hit
PICV pro otopná tělesa
Ventily se vyrábějí v DN10, DN15 nebo DN20 ve stavebních délkách D a F (starší označení DIN a NF).
Ventily lze řídit termostatickými hlavicemi, elektrotermickými pohony STA nebo elektromotorickými pohony SSA. Pro řízení lze použít též bezdrátový systém Siemens Connected Home.
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| VPD...A-135 | Ventil přímý | DN10 až DN20 | 25–135 l/h | 2–95 °C | PN 10 |
| VPE...A-135 | Ventil rohový | DN10 až DN20 | |||
| VPU...A-135 | Ventil axiální | DN10 a DN15 |

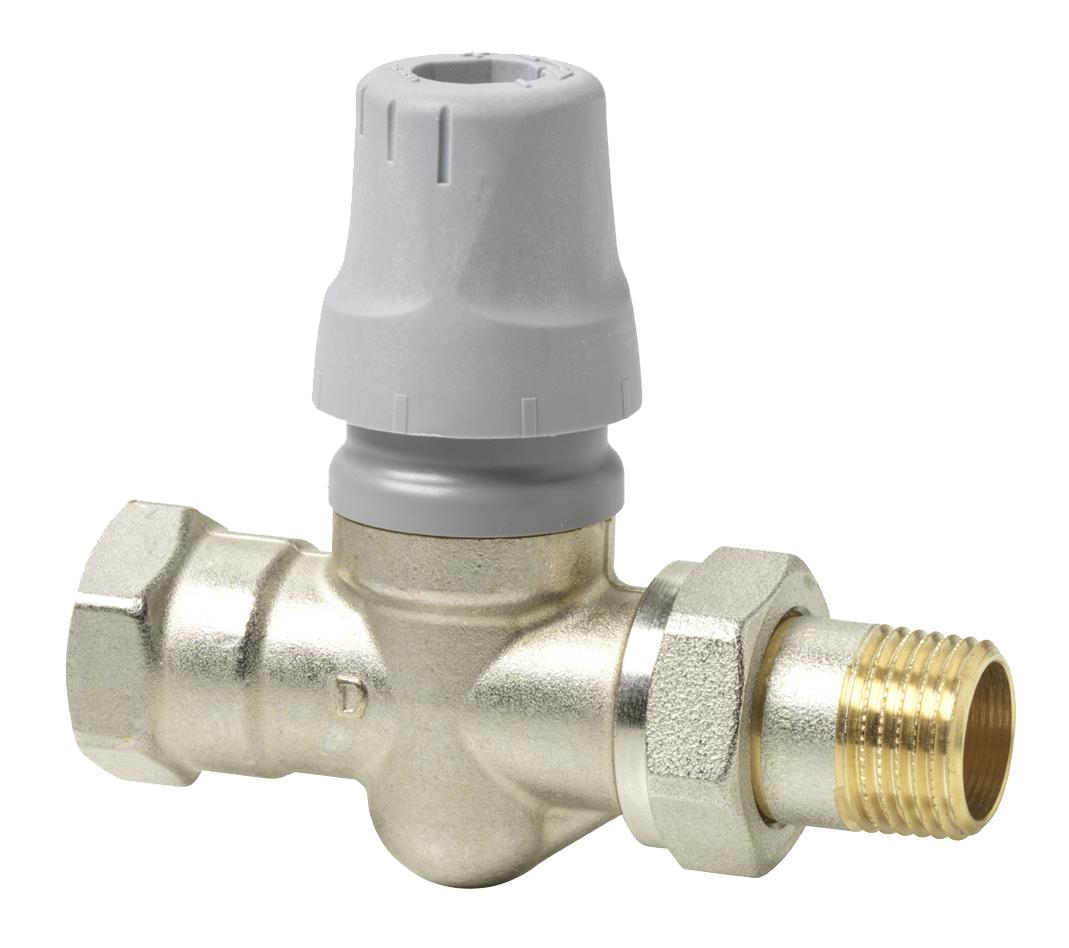

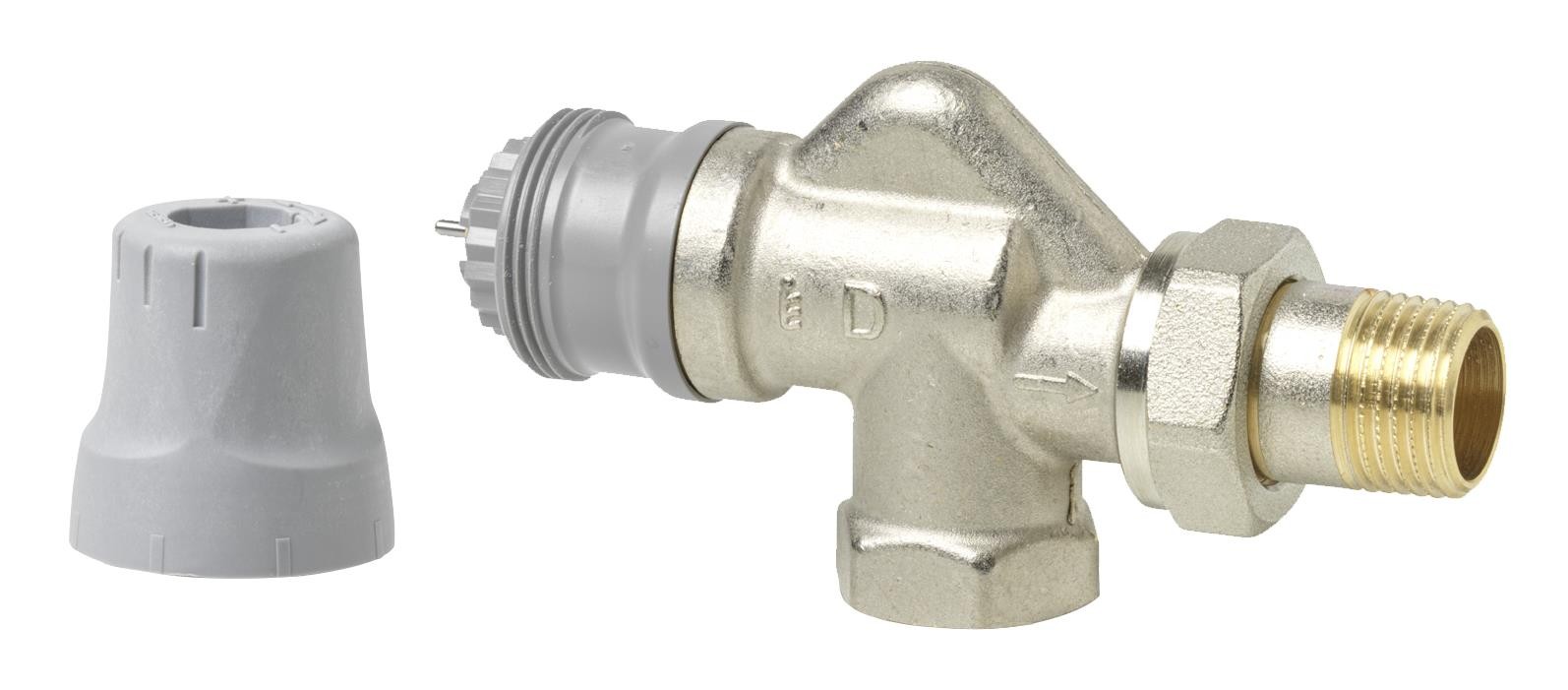

Ventil přímý

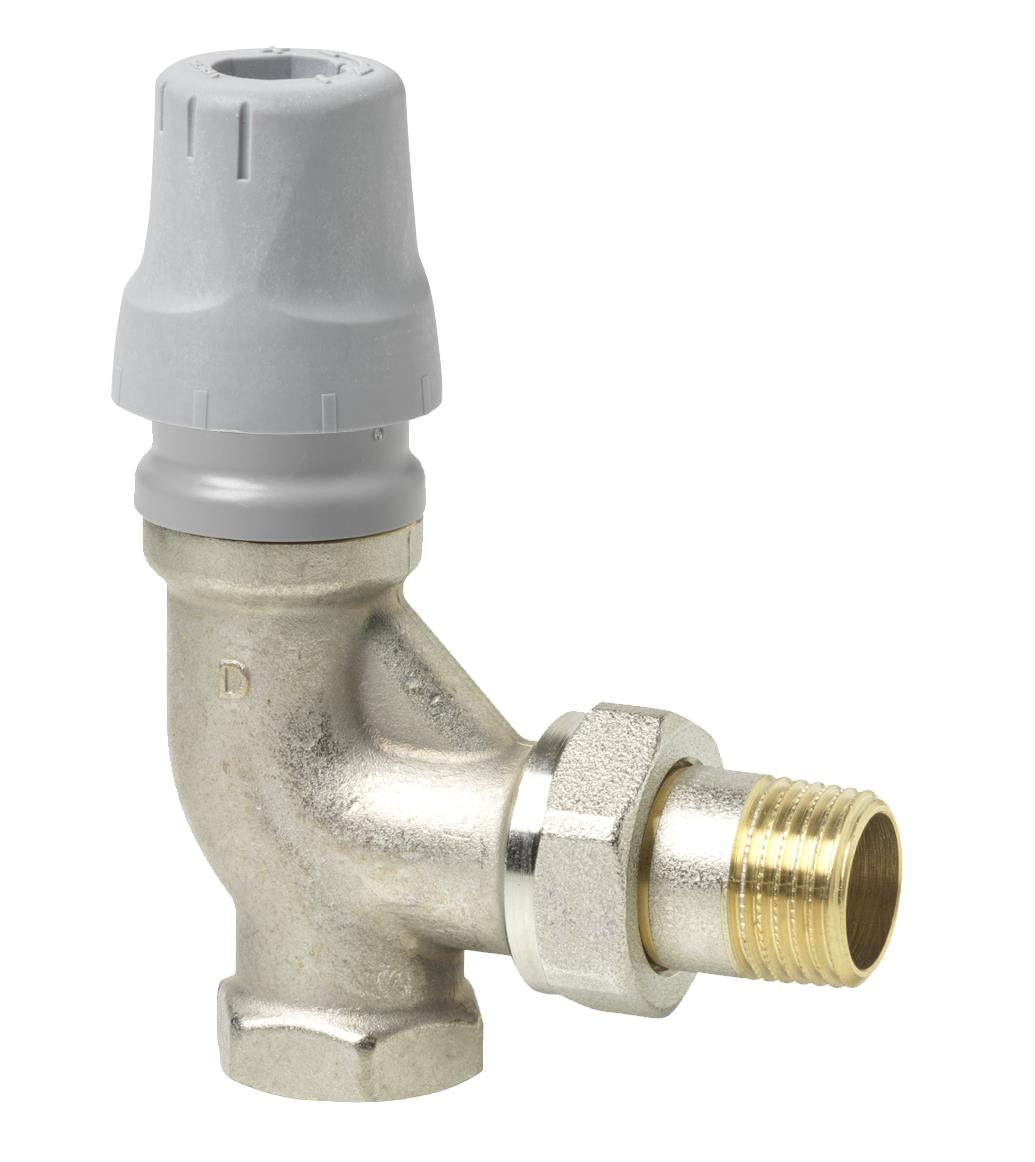

Ventil rohový
Ventil axiální
Malé dvoubodové závitové PICV
Dvoubodové ventily jsou vhodné pro fancoily a malé koncové jednotky, u kterých se nevyžaduje plynulá regulace výkonu. Výhodou jsou malé rozměry a relativně vysoké průtoky. Nastavení průtoku lze provádět bez nutnosti demontovat pohon. Ventily mají vyměnitelné ventilové vložky.
Ventily lze řídit elektrotermickými pohony STA nebo elektromotorickým pohonem SUE21P.
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| VQP46... | Ventil s vnějším závitem | DN10 až DN25 | 30–1 800 l/h | 1–90 °C | PN 25 |
| VQP46...Q | Ventil s vnějším závitem a nástavci pro měření tlaku | ||||
| VQI46... | Ventil s vnitřním závitem | DN15 až DN25 | |||
| VQI46...Q | Ventil s vnitřním závitem a nástavci pro měření tlaku |

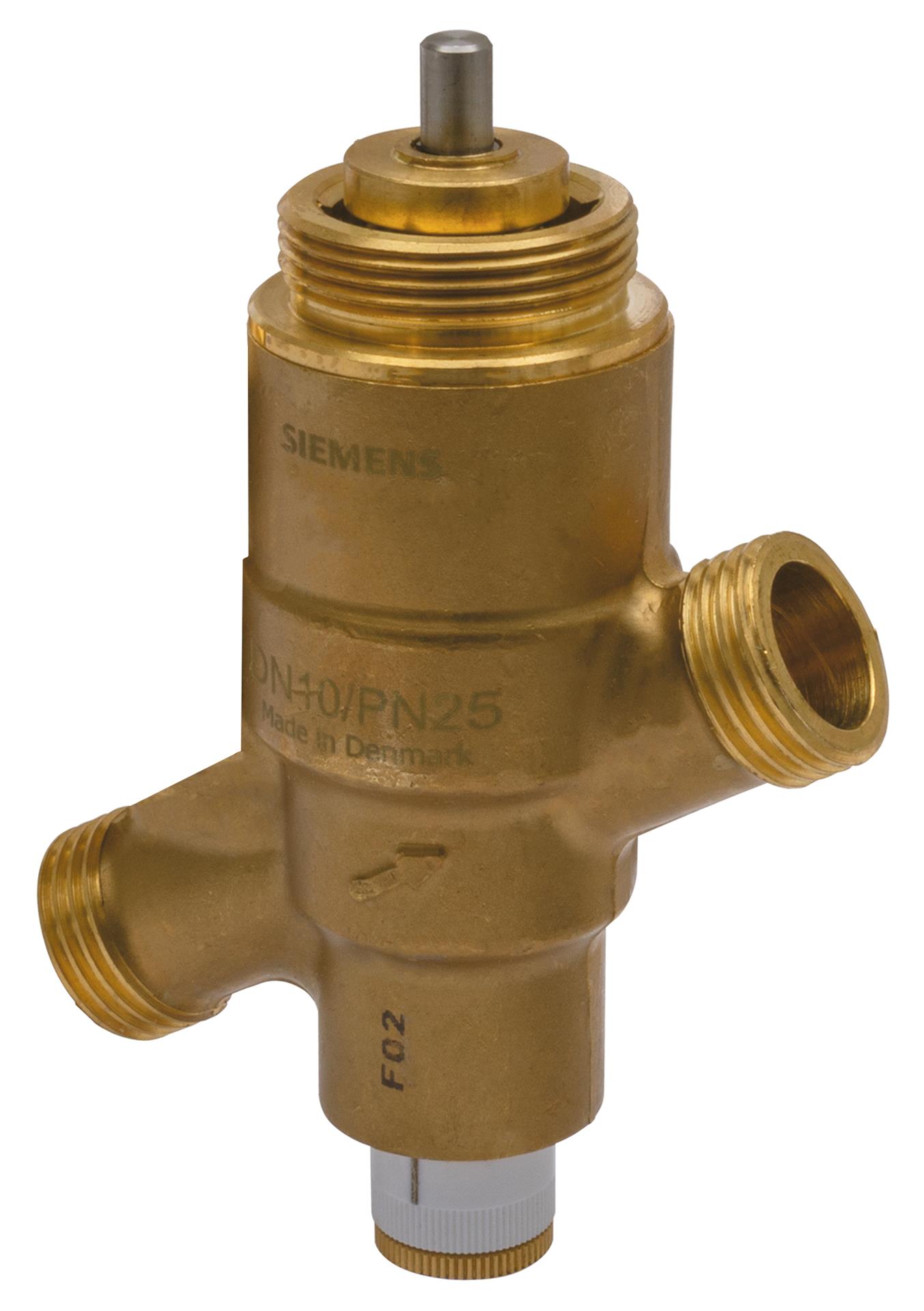

Ventil s vnějším závitem

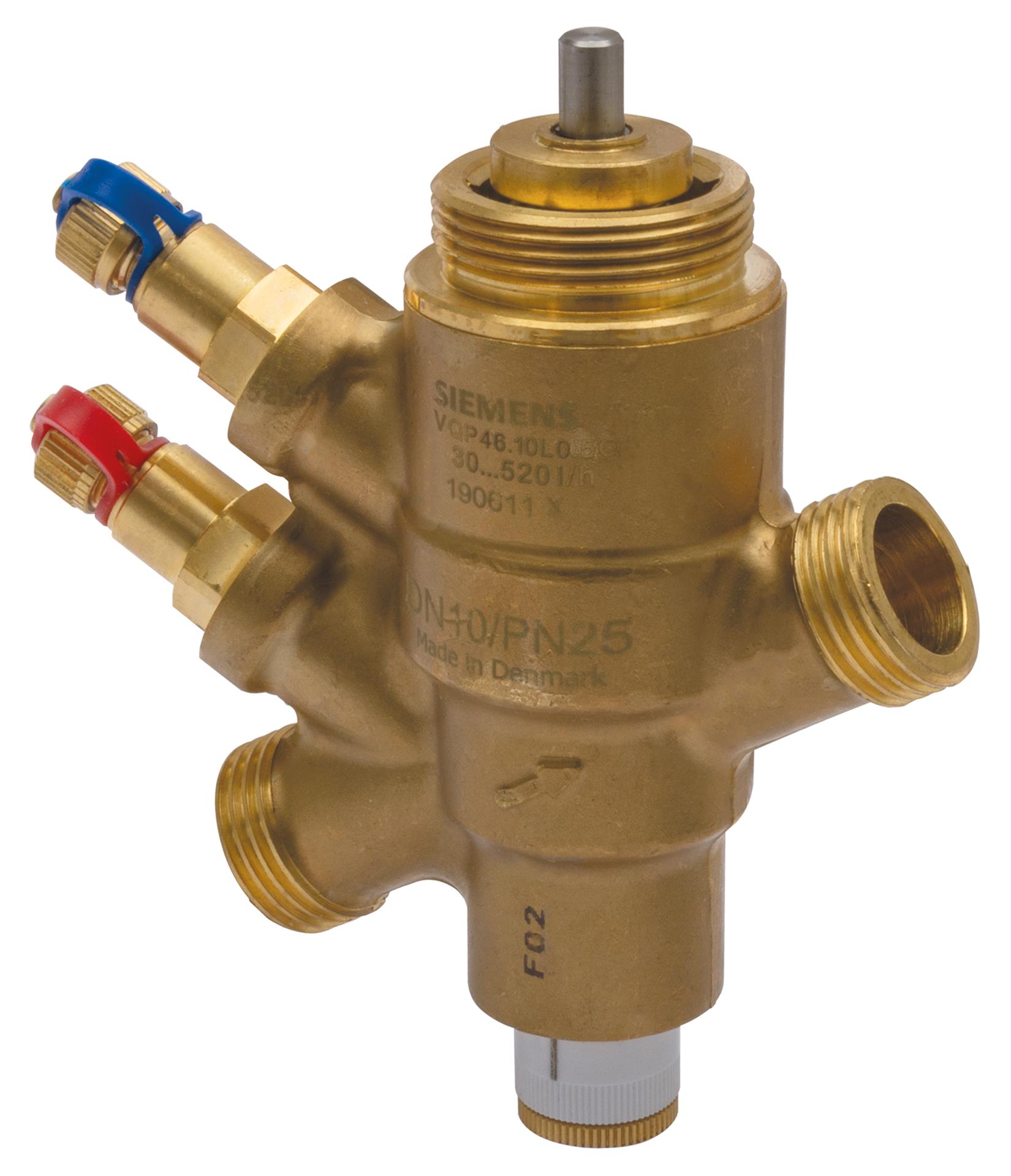

Ventil s vnějším závitem a nástavci pro měření tlaku

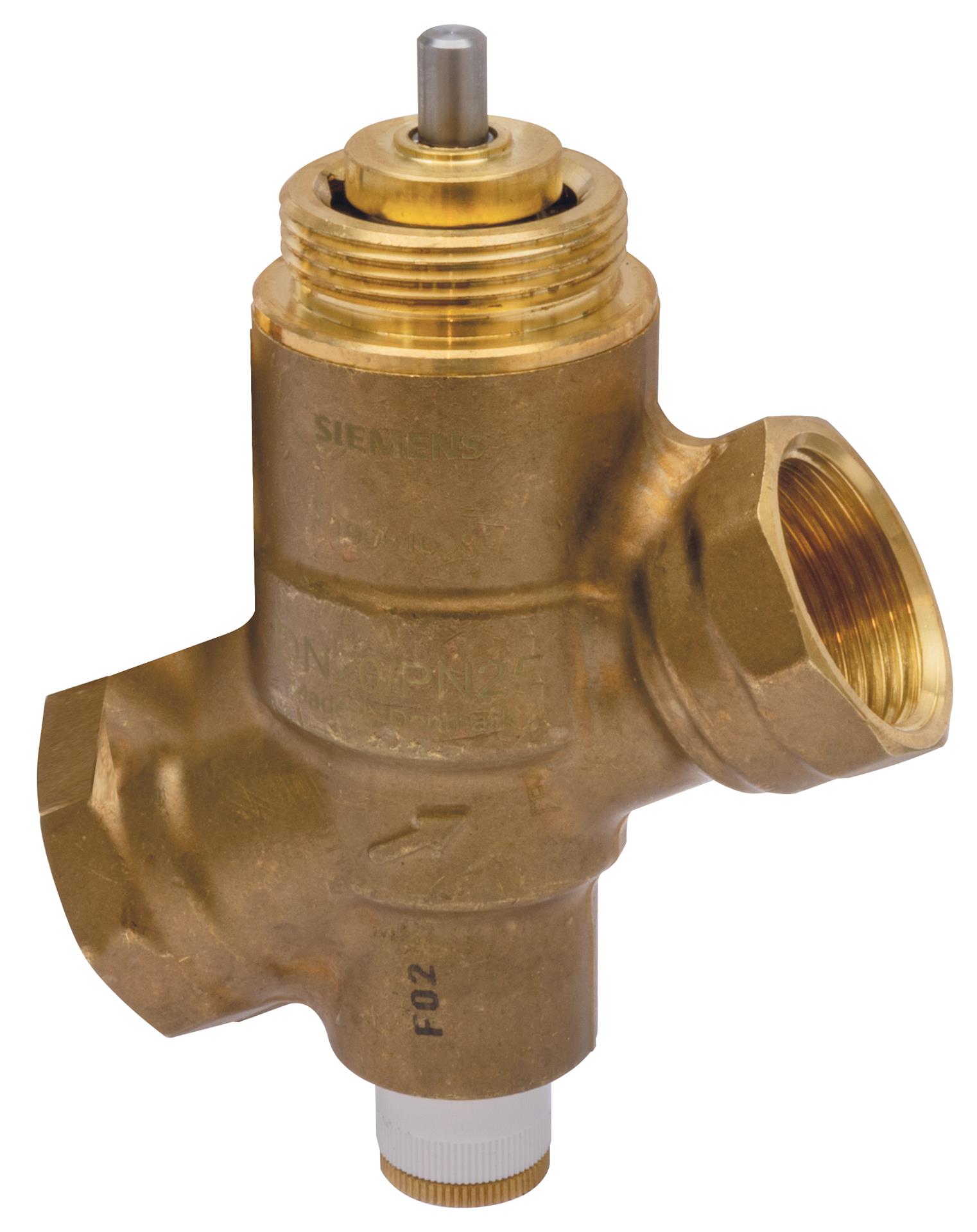

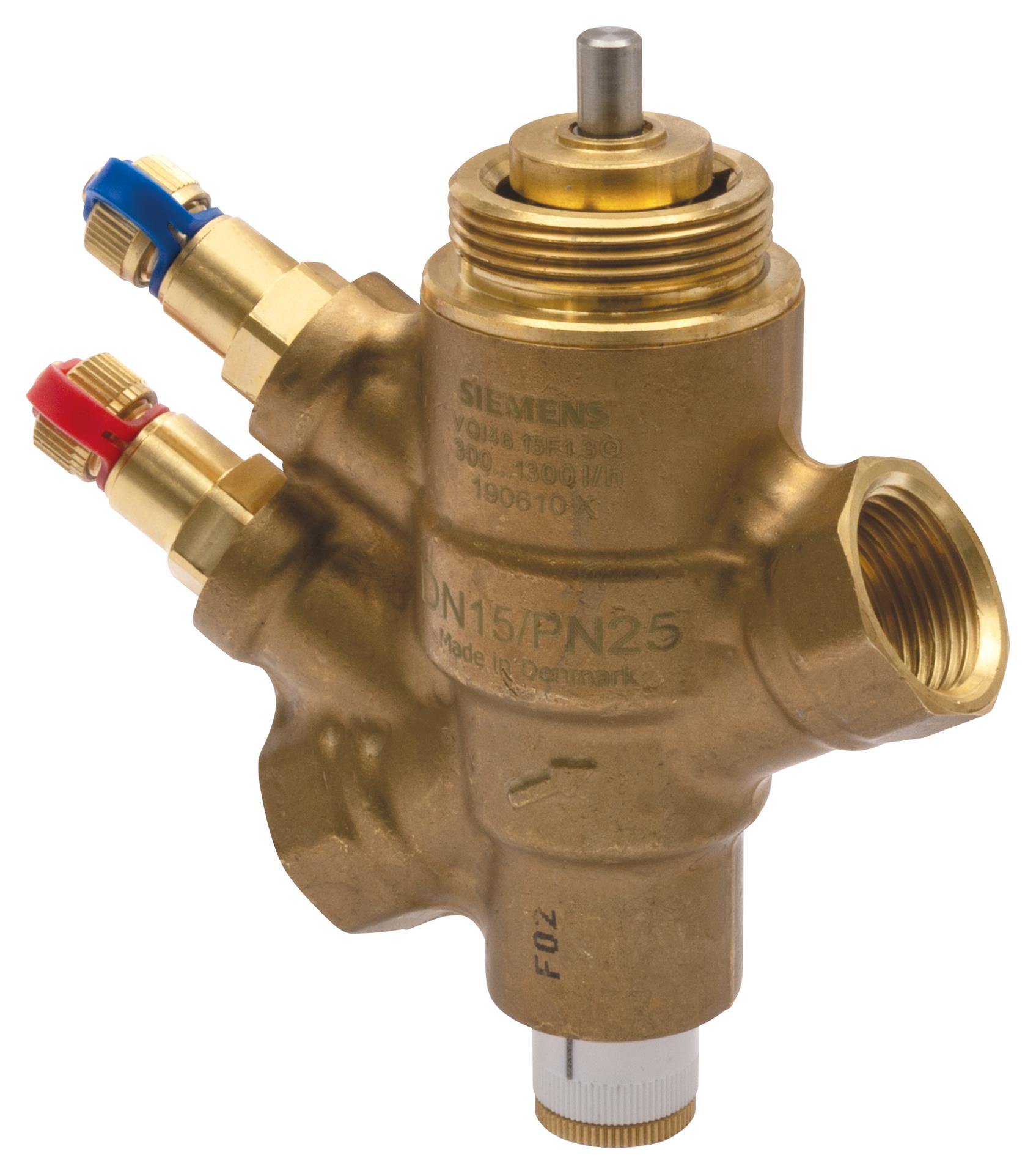

Ventil s vnitřním závitem
Ventil s vnitřním závitem a nástavci pro měření tlaku
Malé závitové PICV
Ventily určené pro použití v celé řadě aplikací, jako jsou rozvody, VZT jednotky nebo zónová regulace.
Ventily lze řídit elektrotermickými pohony STA nebo elektromotorickými pohony SSA a SSD. Pro velikosti DN40 a DN50 jsou určeny pohony SAY. Pohony umožňují použít všechny běžné řídící signály – 3bodový 230 V nebo 24 V, 0–10 V nebo KNX (S-Mode a PL-Link).
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| VPP46... | Ventil s vnějším závitem | DN15 až DN32 | 30–4 001 l/h | 1–120 °C | PN 25 |
| VPP46...Q | Ventil s vnějším závitem a nástavci pro měření tlaku | ||||
| VPI46... | Ventil s vnitřním závitem | DN15 až DN50 | 30–11 500 l/h | ||
| VPI46...Q | Ventil s vnitřním závitem a nástavci pro měření tlaku |

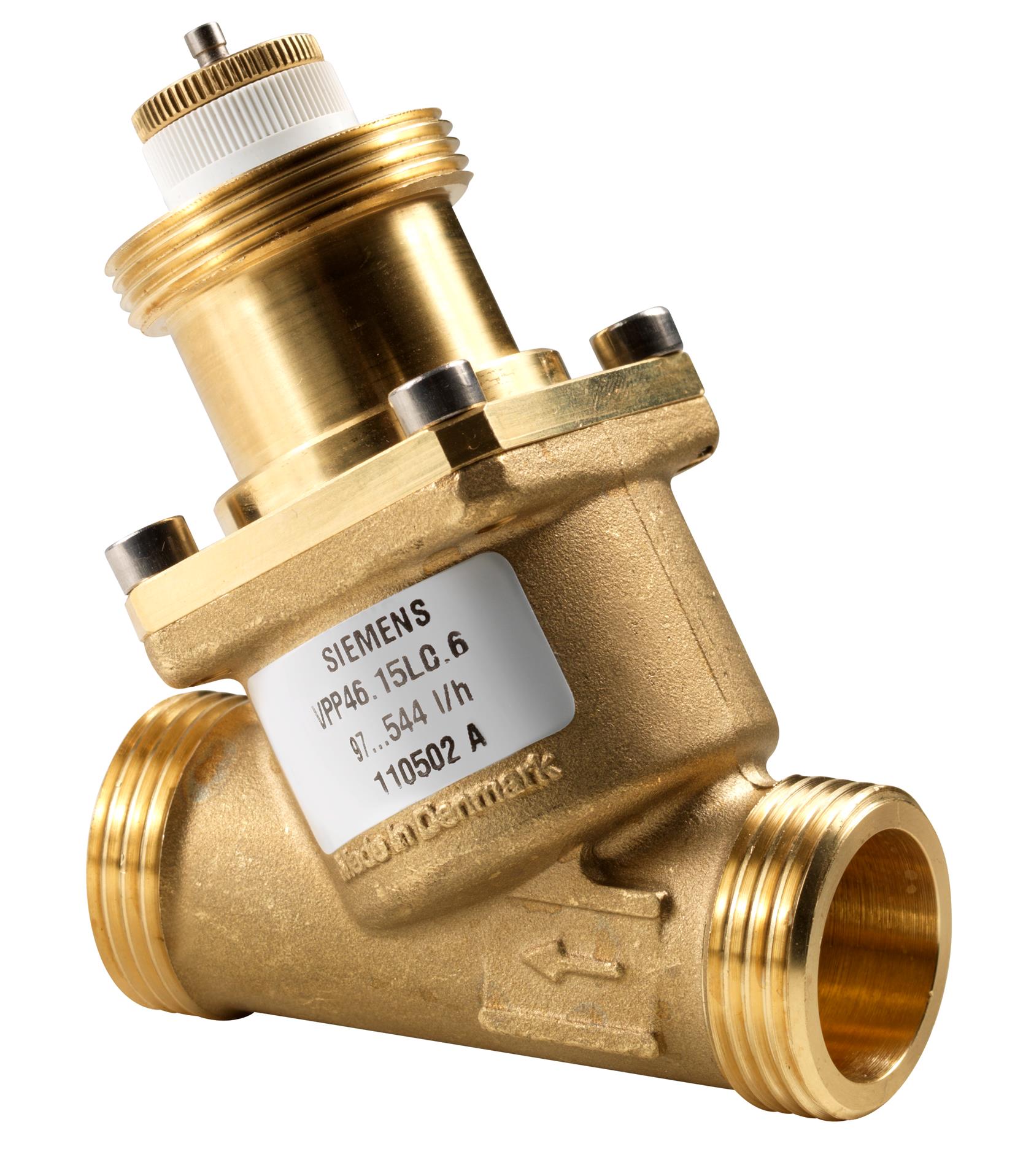

Ventil s vnějším závitem

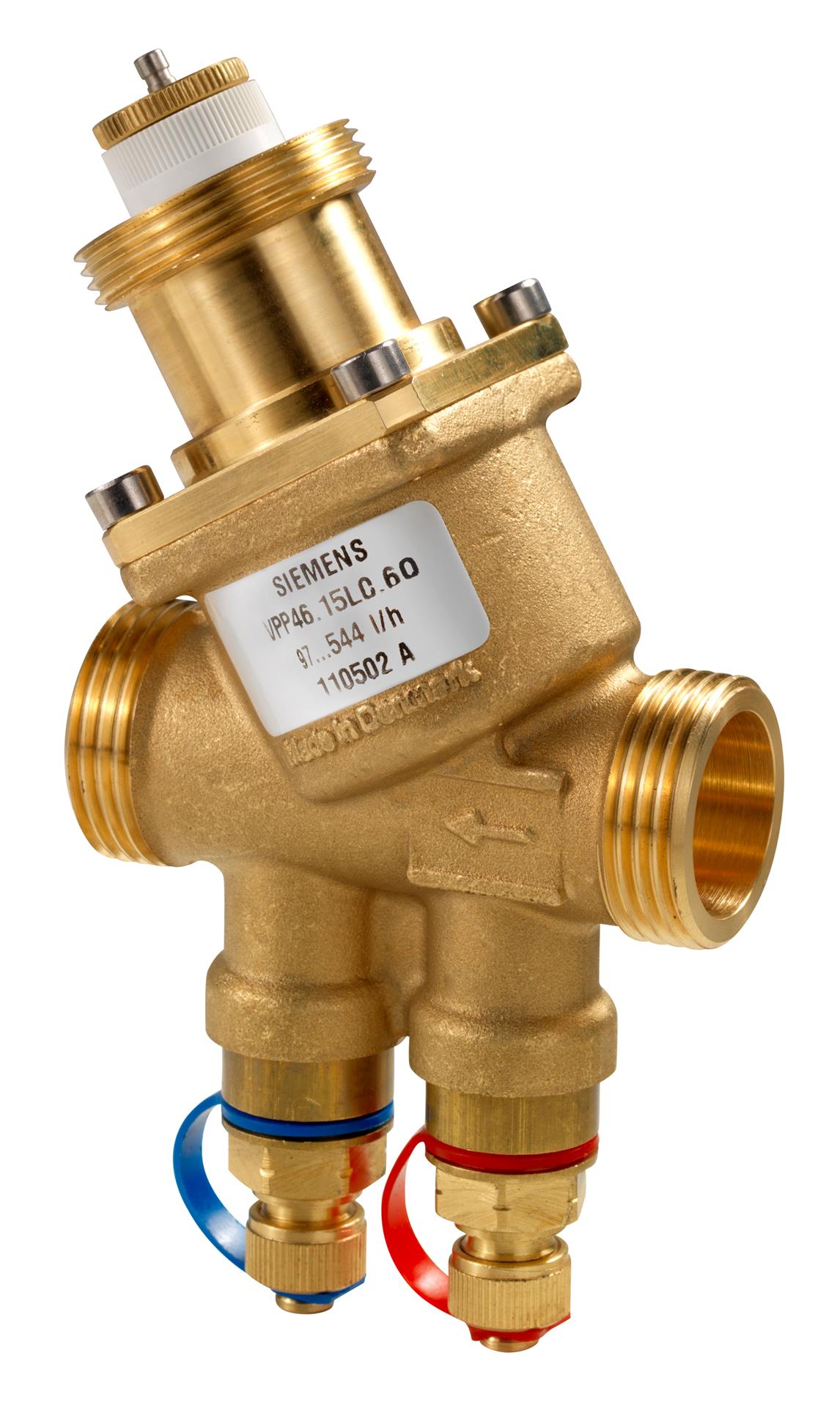

Ventil s vnějším závitem a nástavci pro měření tlaku

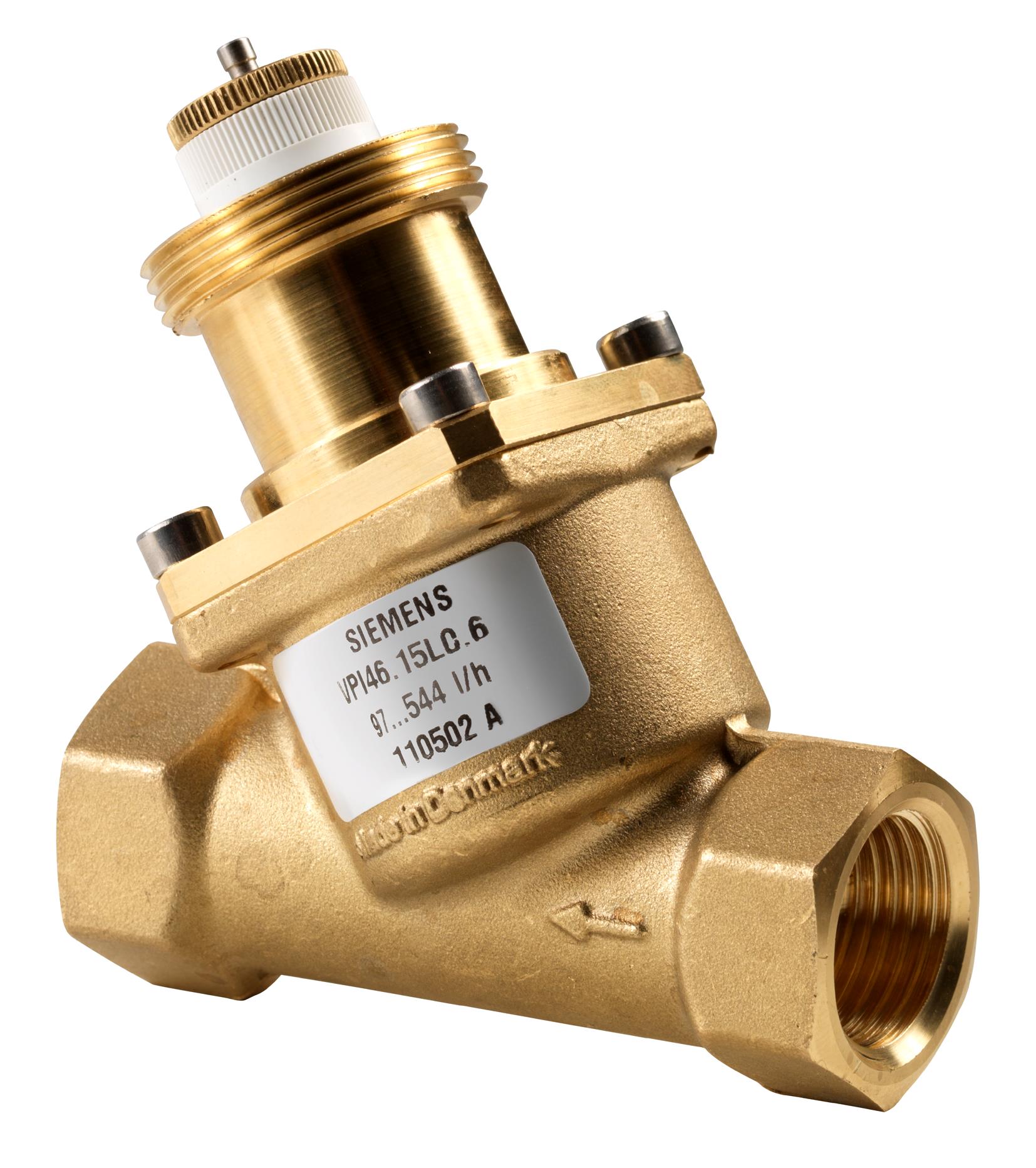

Ventil s vnitřním závitem

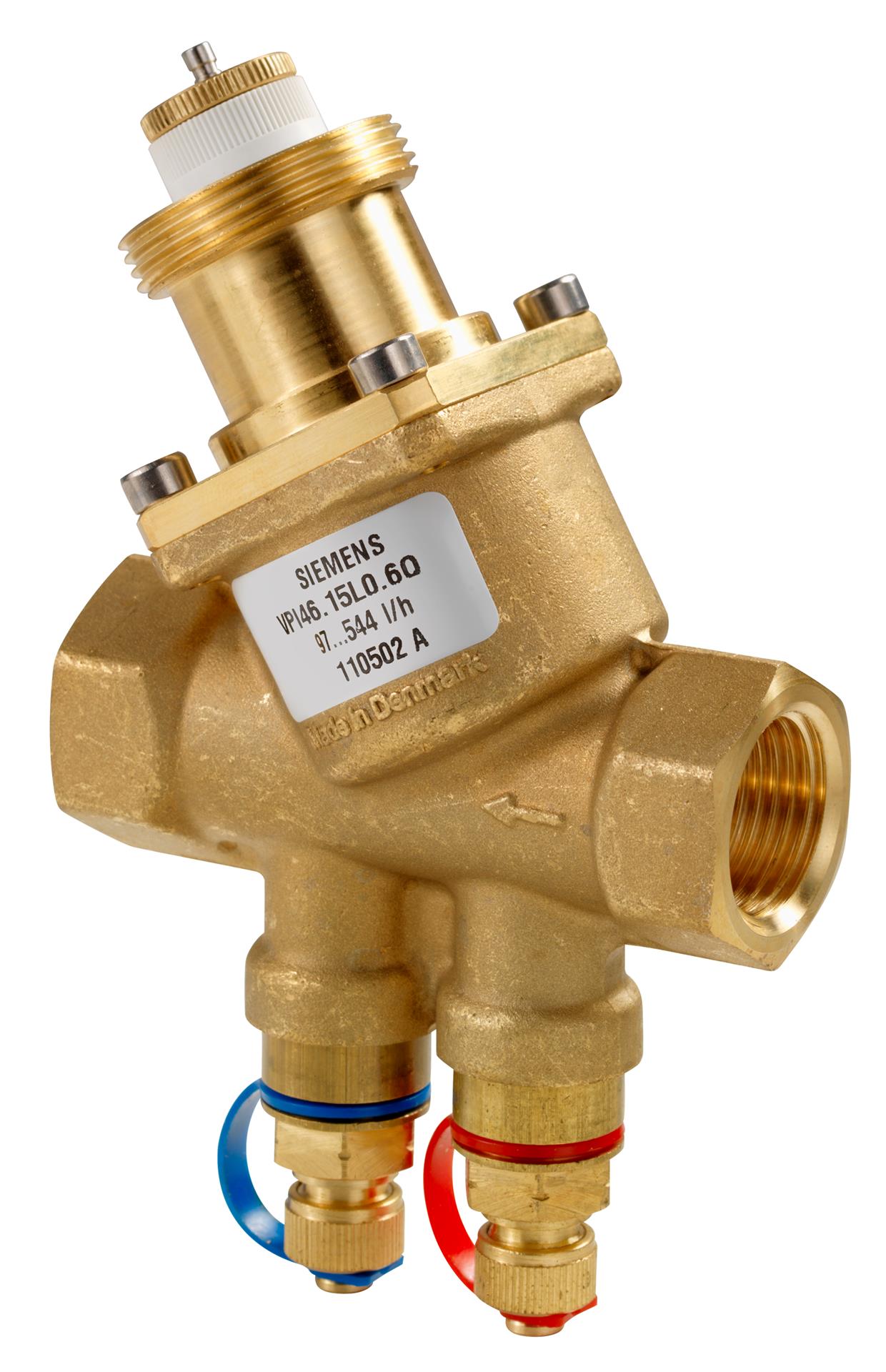

Ventil s vnitřním závitem a nástavci pro měření tlaku

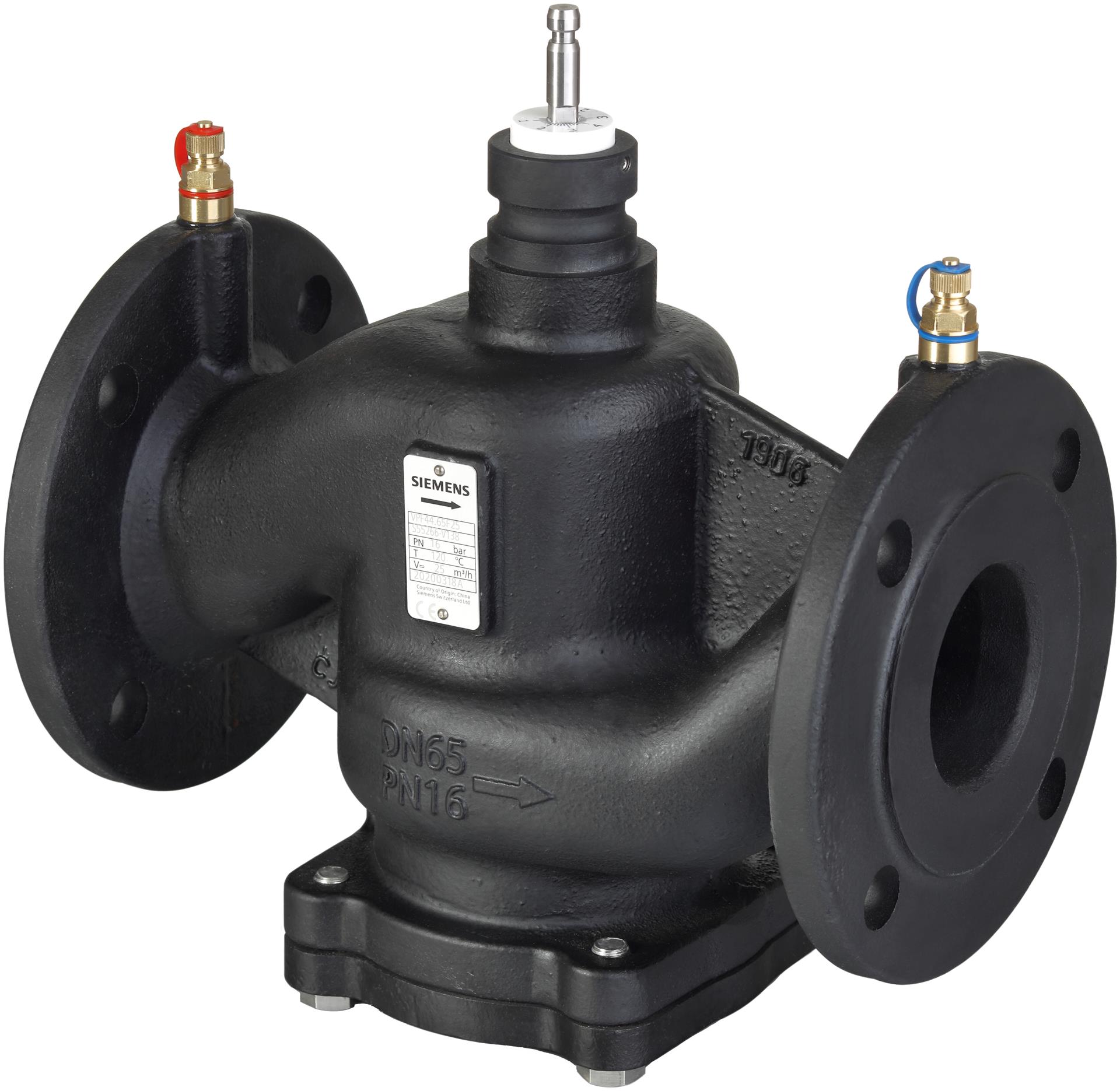

Přírubový ventil
Přírubové PICV
Ventily určené pro velké průtoky a tlaky naleznou uplatnění v rozvodech velkých budov, ve VZT jednotkách a strojovnách. Všechny ventily jsou standardně vybaveny nástavci pro měření tlaku. Nastavení průtoku je možné i s nasazeným pohonem.
Ventily lze řídit elektromotorickými pohony SAX…P, SAV…P a SQV… pro řídící signály 3bodový 230 V nebo 24 V, 0–10 V nebo Modbus RTU.
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| VPF44... | Přírubový ventil | DN50 až DN200 | 3,7–280 m3/h | 1–120°C | PN 16 |
| VPF54... | Přírubový ventil | PN 25 |
Šesticestné PICV
Speciální typ PIC ventilu, který slouží pro připojení výměníku ke čtyřtrubkové soustavě a umožňuje přepínat mezi přívodem tepla a chladu přímo na spotřebiči. Vhodný pro stropní otopné a chladicí výměníky nebo velké fancoily s jedním výměníkem.
K ventilům dodáváme řadu speciálně vyvinutých pohonů s jemným krokováním GDB…6. Řídit je lze signálem 0(2)–10 V nebo přes komunikací Modbus RTU.
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| VWPG51... | Ventil 6cestný | DN15 a DN20 | 35–4 250 l/h | 0–90 °C | PN 25 |
| VWPG51...Q | Ventil 6cestný s nástavcem pro měření tlaku |

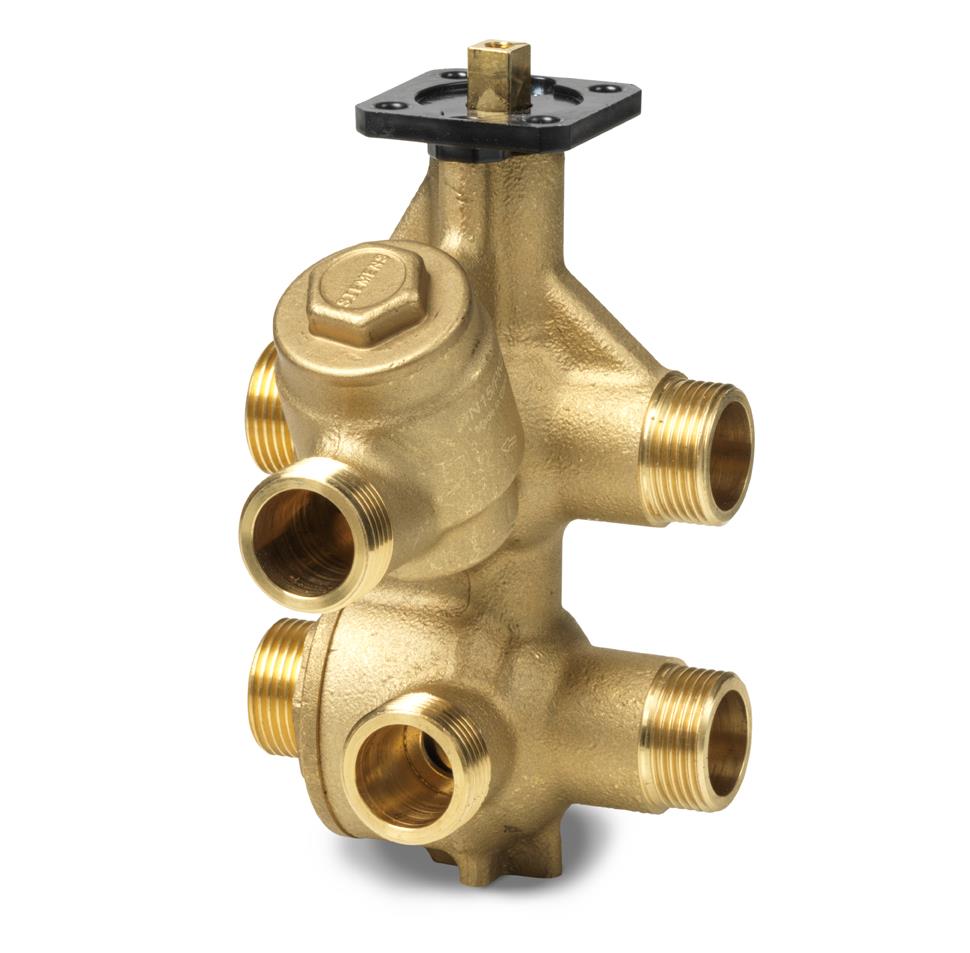

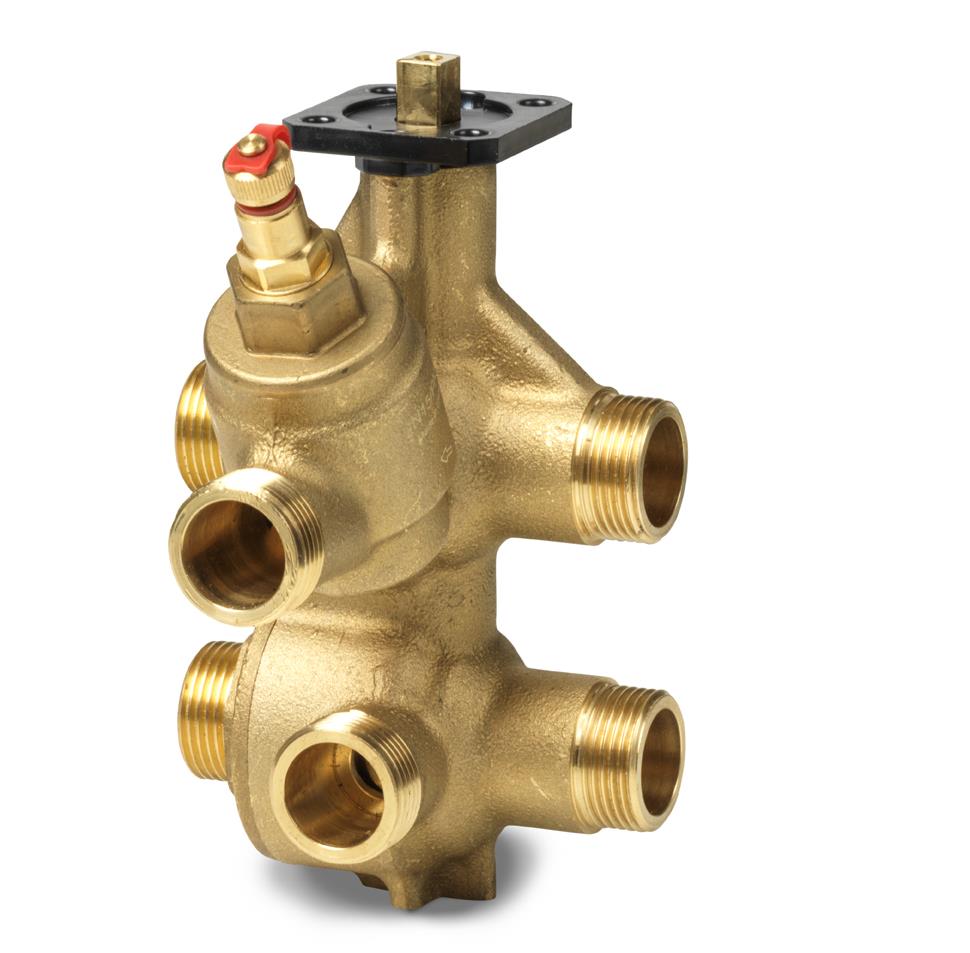

Ventil 6cestný
Ventil 6cestný s nástavcem pro měření tlaku
Inteligentní ventily

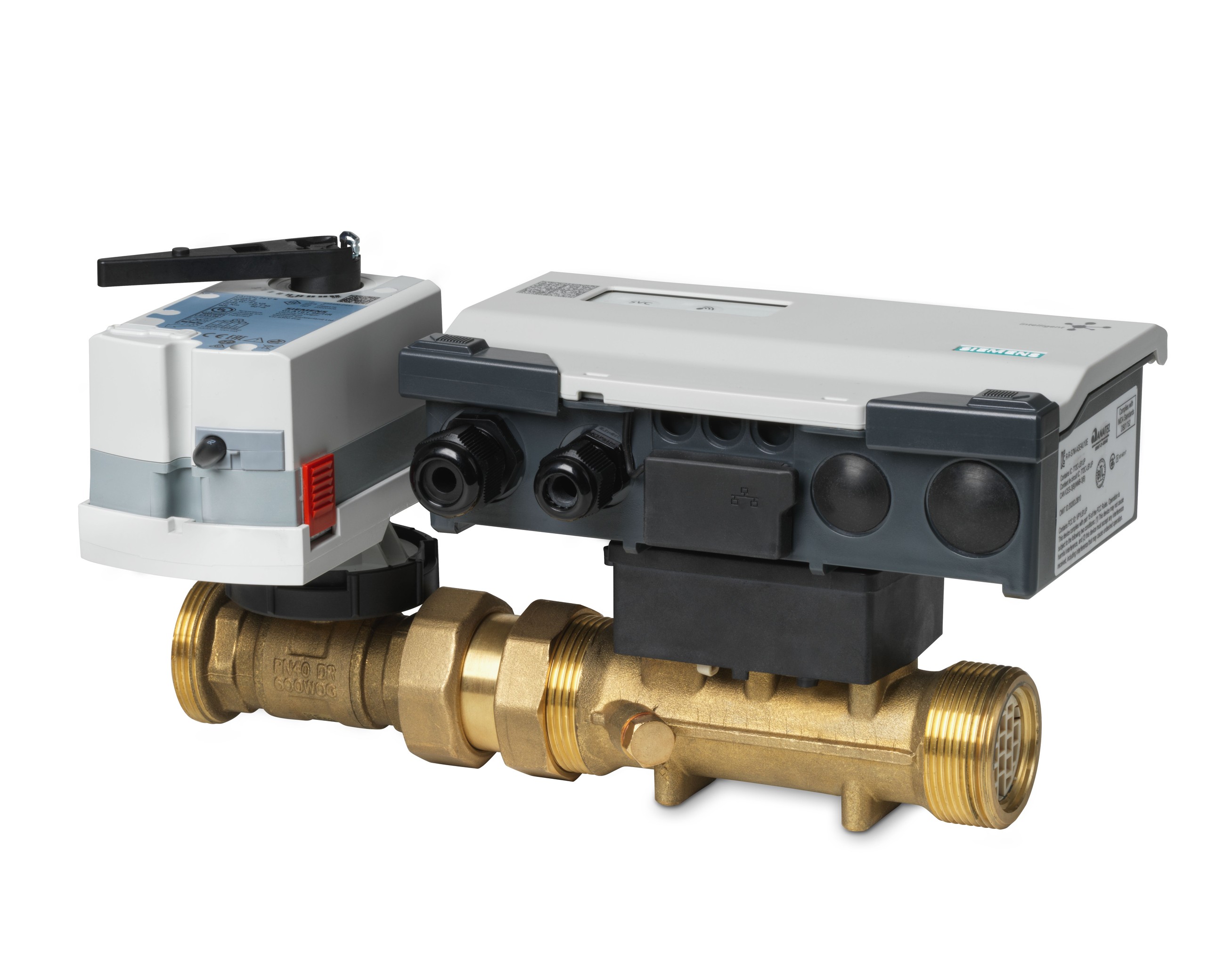

Kompletní regulační sada, která se skládá z elektronického regulátoru, regulačního ventilu, pohonu s jemným krokováním, ultrazvukového čidla průtoku a páru teplotních čidel. Ventil reguluje průtok na požadovanou hodnotu, kterou ověřuje podle dat z průtokového čidla. Díky tomu je průtok nezávislý na tlakových změnách v systému.
Regulátor je vybaven programy pro zapojení jako tlakově nezávislý regulační ventil, jako regulátor tlakové diference, jako regulátor teploty nebo jako ekvitermní regulátor teploty.
| Typ | Popis | Jmenovitý průměr | Průtok | Teplota | Tlaková třída |
|---|---|---|---|---|---|
| EVG4U10E... | Inteligentní ventil dvoucestný závitový DN15 – DN50 | DN15 až DN50 | 0,45–18 m3/h | 1–120 °C | PN 16 |
| EVF4U20E... | Inteligentní ventil dvoucestný přírubový DN65 – DN125 | DN65 až DN125 | 9–120 m3/h | ||
| EXG4U10E... | Inteligentní ventil třícestný závitový DN15 – DN50 | DN15 až DN50 | 0,36–12 m3/h | ||
| EXF4U20E... | Inteligentní ventil třícestný přírubový DN65 – DN125 | DN65 až DN100 | 6–50 m3/h |

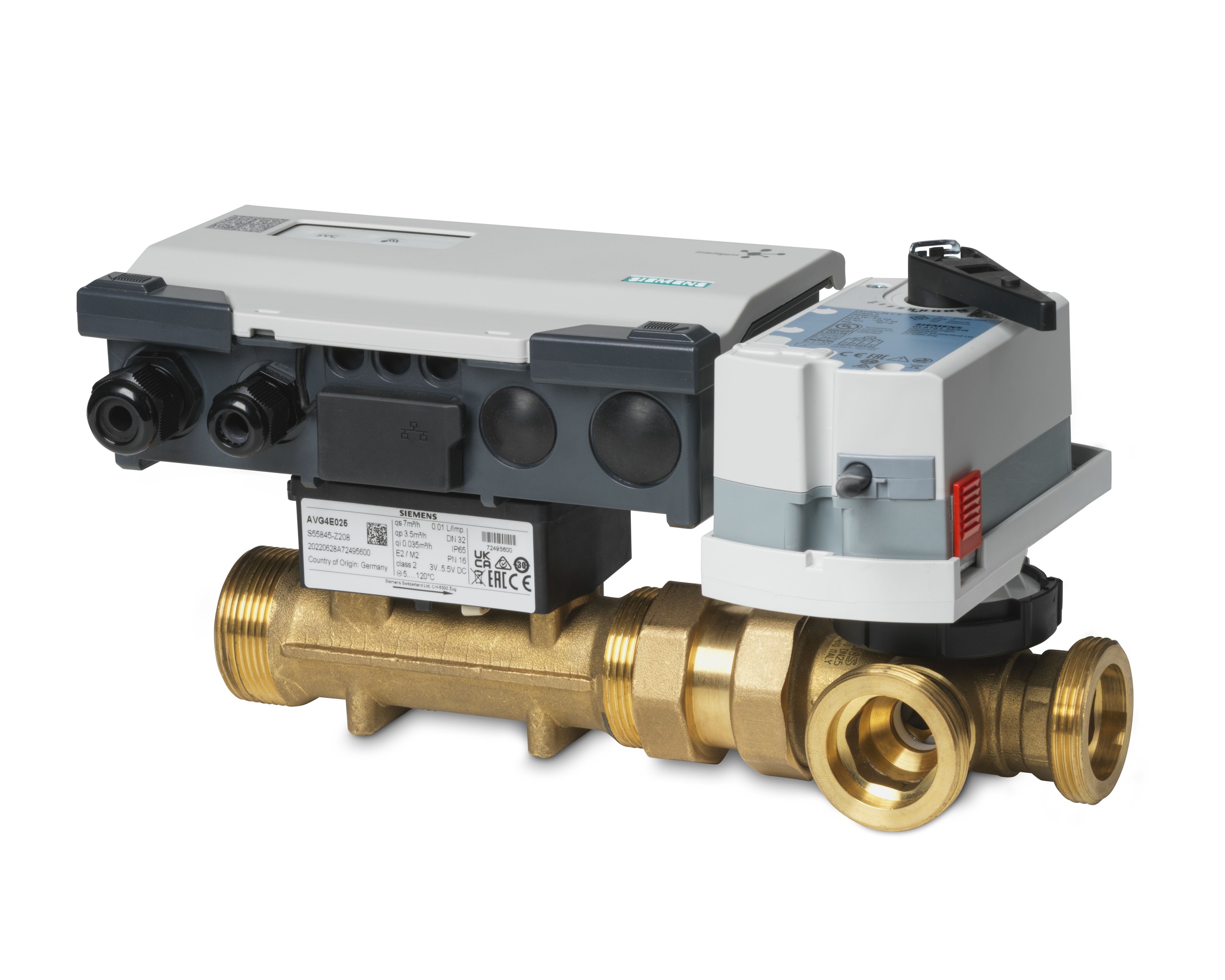

Inteligentní ventil dvoucestný závitový DN15 - DN50

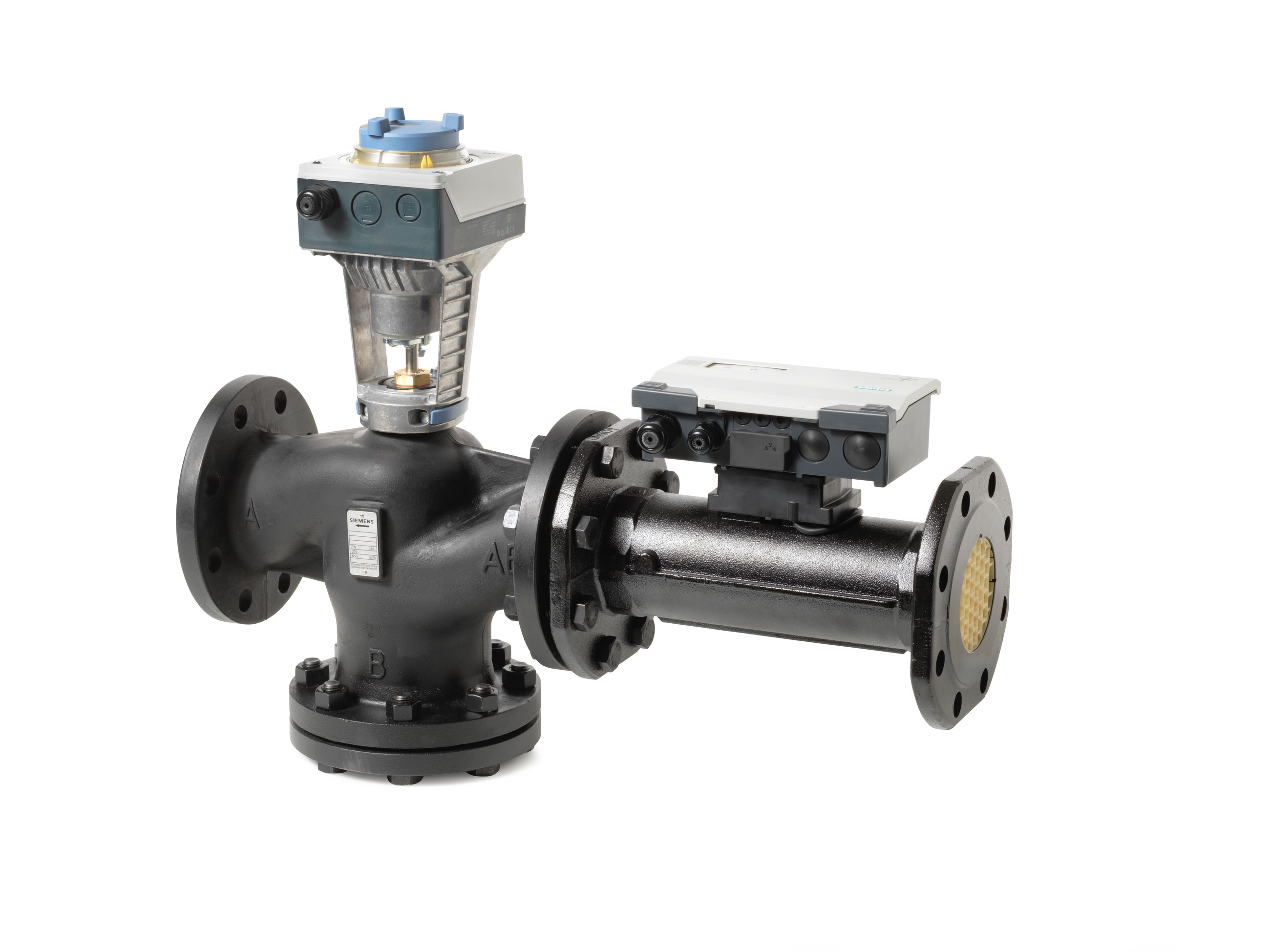

Inteligentní ventil dvoucestný přírubový DN65 - DN125
Inteligentní ventil třícestný závitový DN15 - DN50
