Čím jsou termostatické ventily IMI Heimeier výjimečné?
Přehrát audio verzi

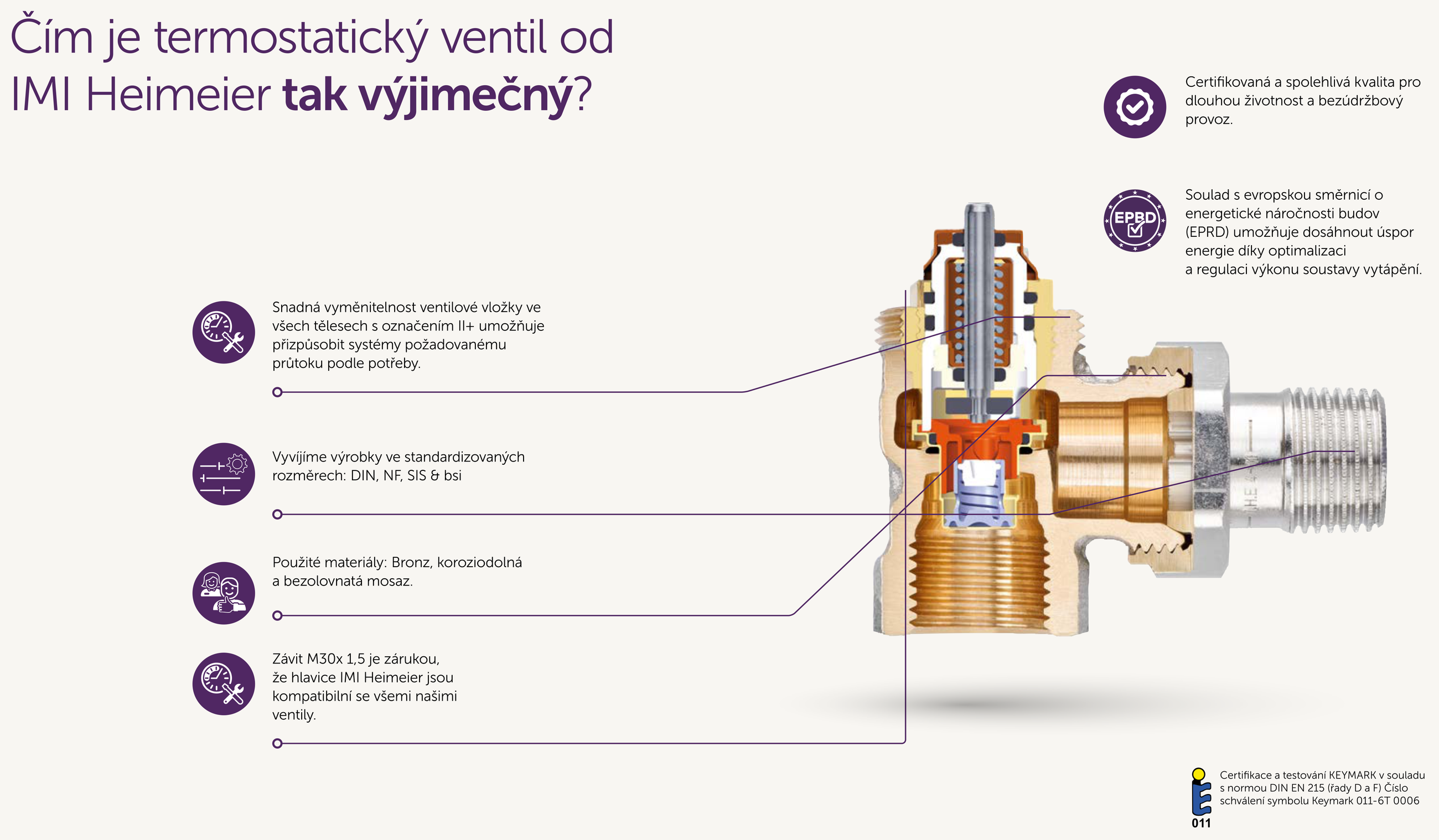

Čím jsou termostatické ventily IMI Heimeier výjimečné?
00:00
00:00
1x
- 0.25x
- 0.5x
- 0.75x
- 1x
- 1.25x
- 1.5x
- 2x

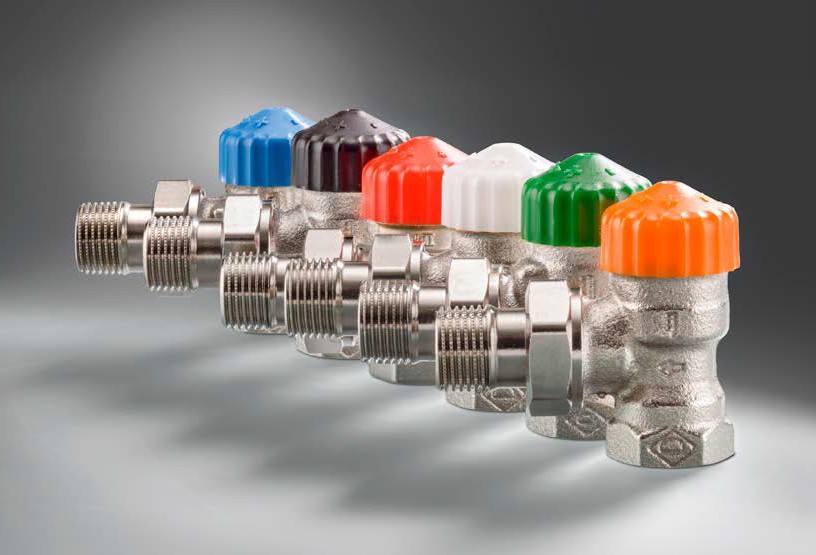

Sortiment termostatických ventilů IMI Heimeier nabízí řešení s automatickou regulací průtoku, s přesným přednastavením i bez přednastavení. Ventily využívají odolné materiály, standardizované připojení termostatických hlavic M30 × 1,5 a u těles v provedení II+ také snadno vyměnitelné ventilové vložky. Díky tomu lze vhodné řešení zvolit jak pro nové soustavy, tak pro rekonstrukce.
Přehled technologie AFC
Výrobky Eclipse značky IMI Heimeier jsou navrženy pro dosažení rychlého a spolehlivého vyvážení soustavy vytápění díky nastavení požadovaného průtoku přímo na stupnici ventilu.

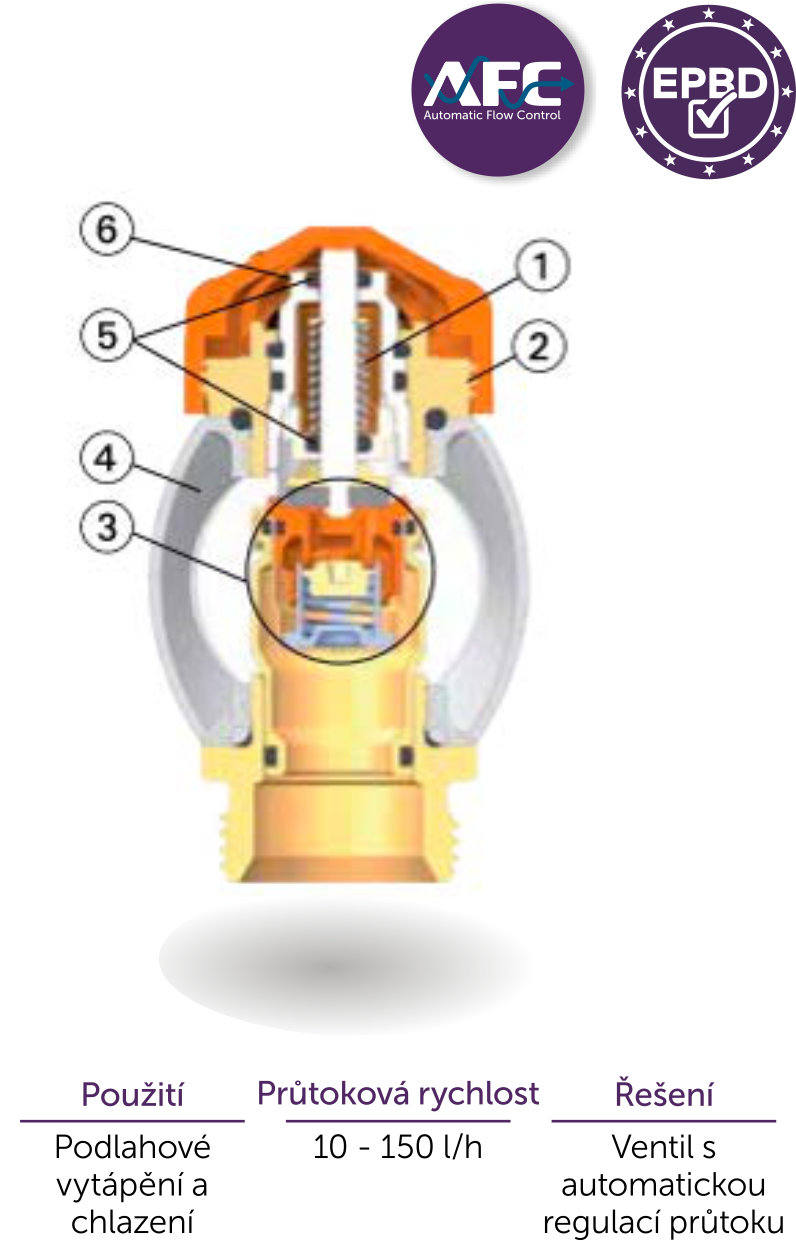

Principem technologie AFC, tj. automatické regulace průtoku, je zajistit, aby nikdy nedošlo k překročení hodnoty průtoku, nastaveného na ventilu, bez ohledu na změny diferenčního tlaku, například při otevírání a uzavírání sousedních ventilů nebo při ranním náběhu soustavy. Za všech okolností produkty Eclipse automaticky regulují průtok na nastavenou hodnotu. Pro zjištění hodnot nastavení nejsou třeba žádné složité výpočty.
Hydronické vyvážení může být stejně snadné jako nastavení samotného ventilu Eclipse
- Regulační část se nastaví na vypočítanou hodnotu průtoku otáčením stupnice s čísly pomocí nastavovacího klíče nebo stranového klíče 11 mm.
- Pokud se průtok na ventilu zvýší, pouzdro se vlivem zvyšujícího se tlaku posune, čímž se průtok plynule omezí na nastavenou hodnotu. Tento mechanismus zajišťuje, že nastavený průtok není nikdy překročen.
- Pokud průtok klesne pod nastavenou hodnotu, pružina zatlačí pouzdro zpět do výchozí polohy.
VÝHODY PRO MONTÁŽNÍ FIRMY
Snadná instalace a uvedení do provozu:
- Stačí namontovat a nastavit průtok podle požadovaného výkonu
- Není třeba provádět složité výpočty
- Otopná tělesa/okruhy lze uvádět do provozu samostatně, případně po částech
- Výměna nebo testování vložek je možné i v systémech, které jsou stále pod tlakem
- Ideální pro renovace
Spolehlivost:
- Nastavený průtok není nikdy překročen
- Otevírání nebo zavírání okolních ventilů/okruhů nemá vliv na změnu nastaveného průtoku
- Vložka Eclipse řídí maximální průtok nezávisle na diferenčním tlaku
Široká škála použití:
- Dvoutrubkové soustavy
- Lze použít pro diferenční tlaky až do 60 kPa
- Kompletní sortiment produktů s technologií AFC pro všechny typy otopných těles a podlahového vytápění
- Kompatibilní s nejnovějšími předpisy EPBD
VÝHODY PRO MAJITELE BUDOV/KONEČNÉ UŽIVATELE
Pohodlí:
- Optimální regulace teploty: ideální výkon ve správný čas
Úsporné a energeticky šetrné:
- Vyšší výkon při nižší spotřebě energie
- Vysoké úspory energie a nákladů při nízké vstupní investici
- Krátká doba amortizace
Snadné řešení pro rekonstrukce:
- Ideální v případech, kdy nejsou známé všechny parametry soustavy, např. neznámé délky potrubí
- Kratší doba realizace při rekonstrukci
- Čistá práce
- K dispozici pro všechny typy otopných těles a podlahového vytápění

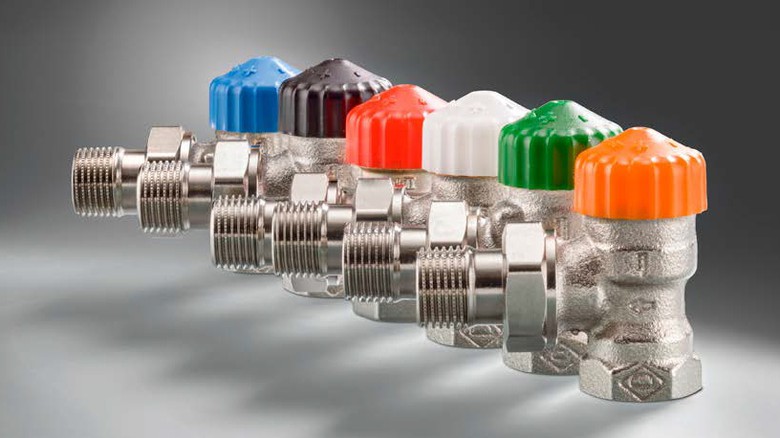

Přehled sortimentu termostatických ventilů
| Automatická regulace průtoku | Ventily s přednastavením | Ventily bez přednastavení | |
|---|---|---|---|
| Rozsahy průtoku | 10–150 l/h 30–300 l/h |
Hodnoty Kv podle produktových listů | Hodnoty Kv podle produktových listů |
| Připojení termostatické hlavice | IMI Heimeier M30 × 1,5 | IMI Heimeier M30 × 1,5 | IMI Heimeier M30 × 1,5 |
| Tělo | Koroziodolný bronz, mosaz | V-exact II: koroziodolný bronz Calypso: mosaz |
Korozivzdorný bronz, mosaz |
| Těleso ventilu v provedení II+ pro flexibilní výměnu | ✓ | ✓ | ✓ |
| Obrácený směr toku | ✓ | ||
| Termostatické ventily s dvoubodovým připojením pro otopná tělesa s integrovanými ventily a koupelnová tělesa | ✓ Multilux 4 Eclipse s hlavicí HALO |
✓ Multilux 4 s hlavicí HALO |
|
| Termostatické ventily s dvoubodovým připojením pro otopná tělesa s integrovanými ventily a koupelnová tělesa | ✓ Multilux V Eclipse |
✓ Multilux |
|
| Rozdělovače | Dynacon Eclipse: 30–300 l/h k dispozici pro 2–12 okruhů |
✓ | |
| Omezovač teploty zpátečky | ✓ | ✓ | ✓ |
| Multibox | Multibox Eclipse K Multibox Eclipse RTL Multibox Eclipse K-RTL |
✓ | |
| Vložky | ✓ | ✓ |
Přehled výrobků

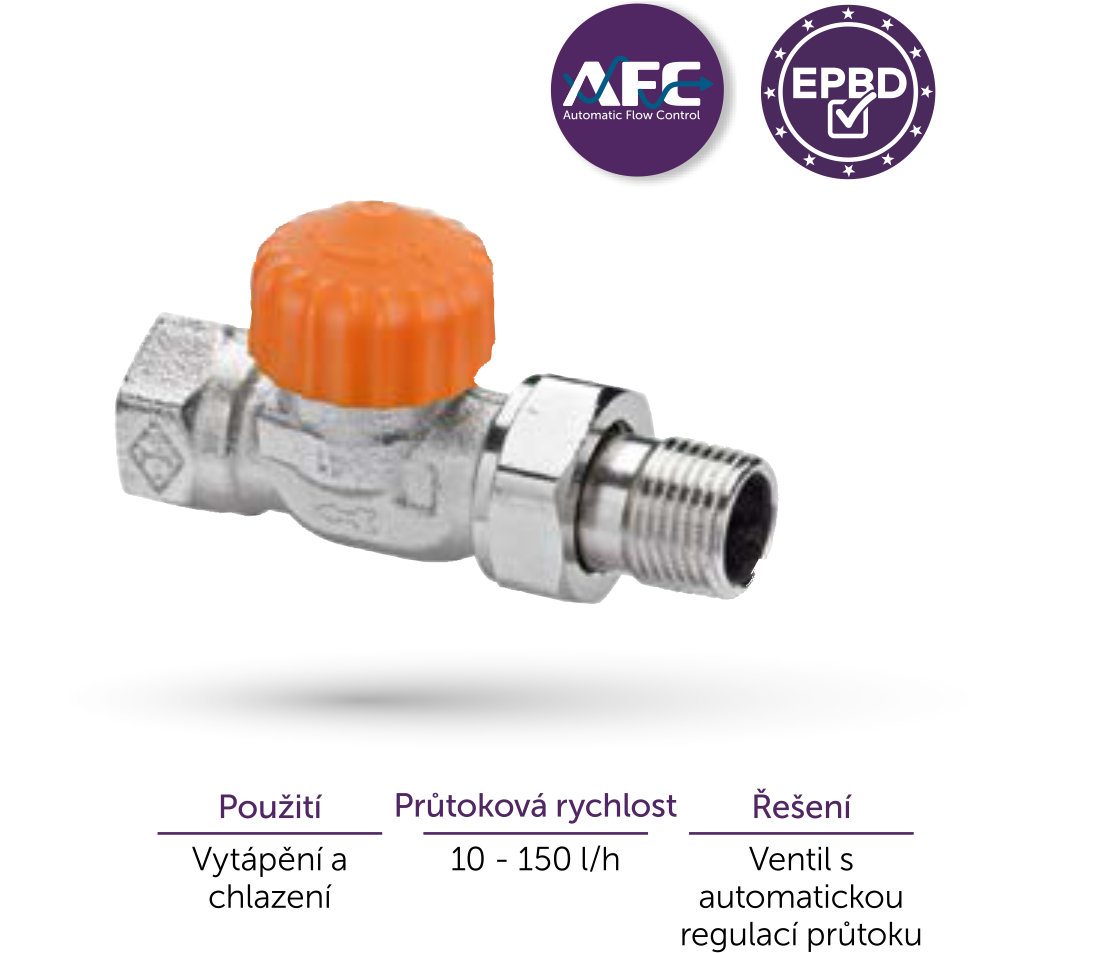

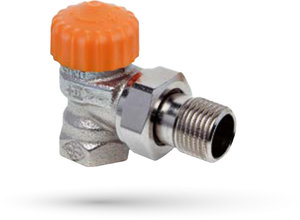

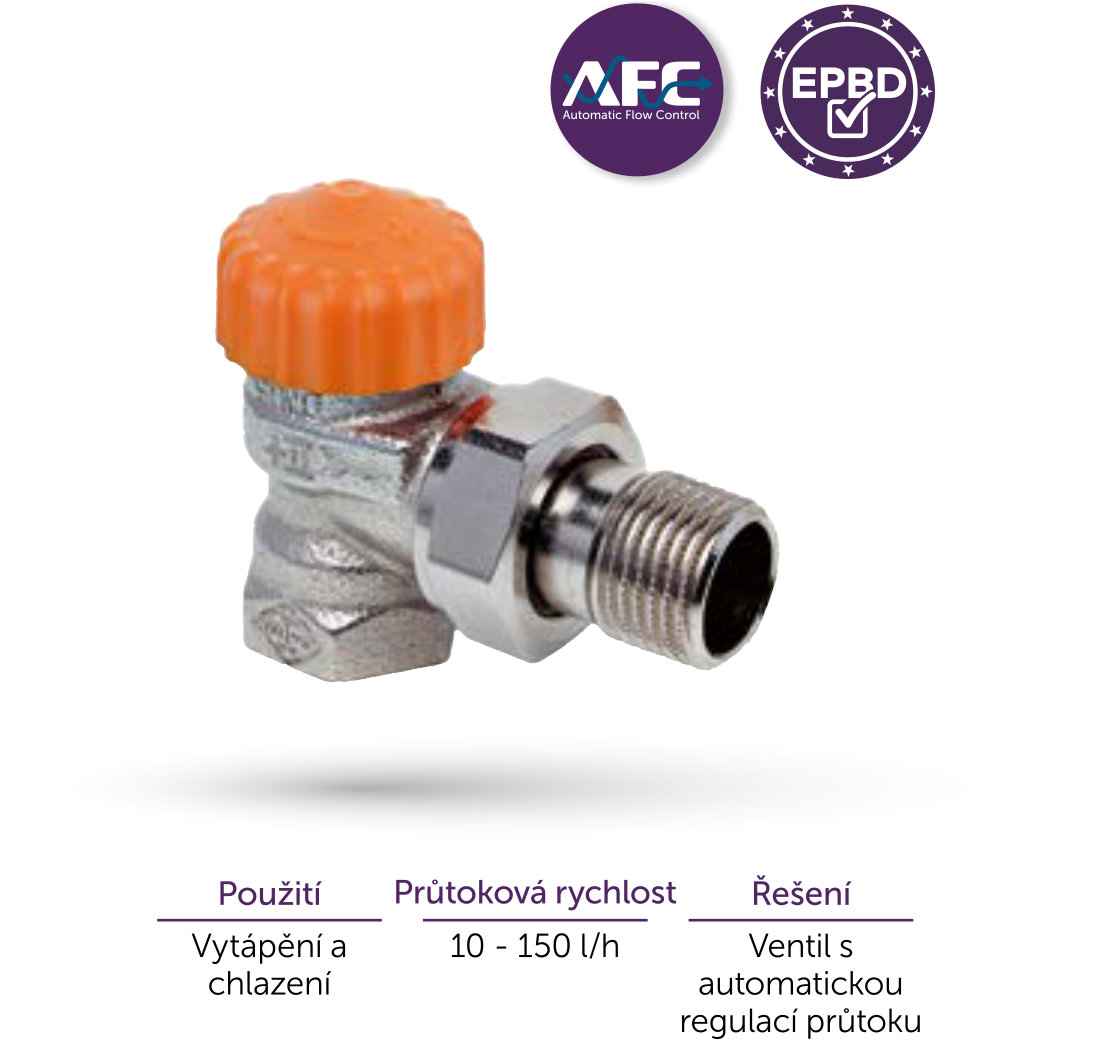

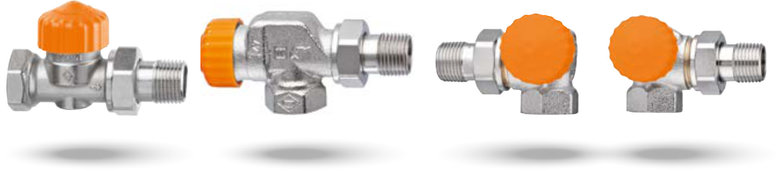

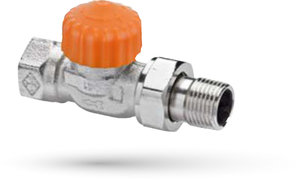

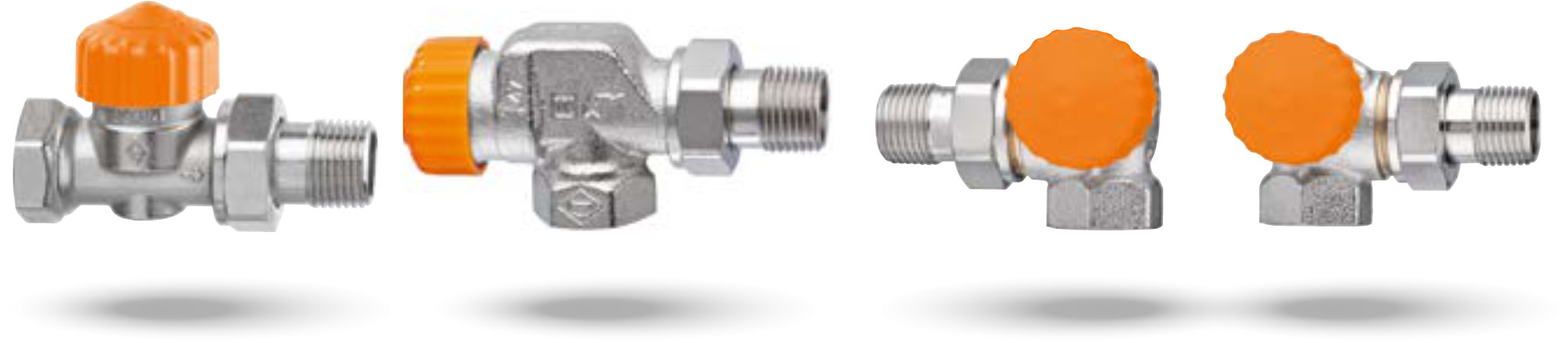

Eclipse
Termostatický ventil s automatickým omezením průtoku
- Integrovaný omezovač průtoku: omezuje nadprůtoky
- Snadné nastavení požadovaného průtoku na stupnici ventilu
- Ideální pro rekonstrukci: standardizované rozměry a snadné nastavení průtoku
- K dispozici je velký výběr typů provedení ventilů
- Všechny běžné ventily s označením II+ lze dodatečně osadit vložkou Eclipse
Eclipse – Pro obrácený směr toku
- Instalace s otočeným přívodem a zpátečkou
- Integrovaný omezovač průtoku: omezuje nadprůtoky
- Snadné nastavení požadovaného průtoku na stupnici ventilu
- Ideální pro rekonstrukce: standardizované rozměry a snadné nastavení průtoku
- Všechny běžné ventily s označením II+ lze dodatečně osadit vložkou Eclipse
- Lze namontovat do zpátečky otopných těles, umístěných ve vyšší poloze, nebo do vysokých otopných těles. Umožní se tak snadný přístup k termostatickým hlavicím.

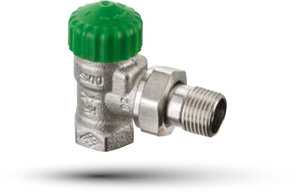

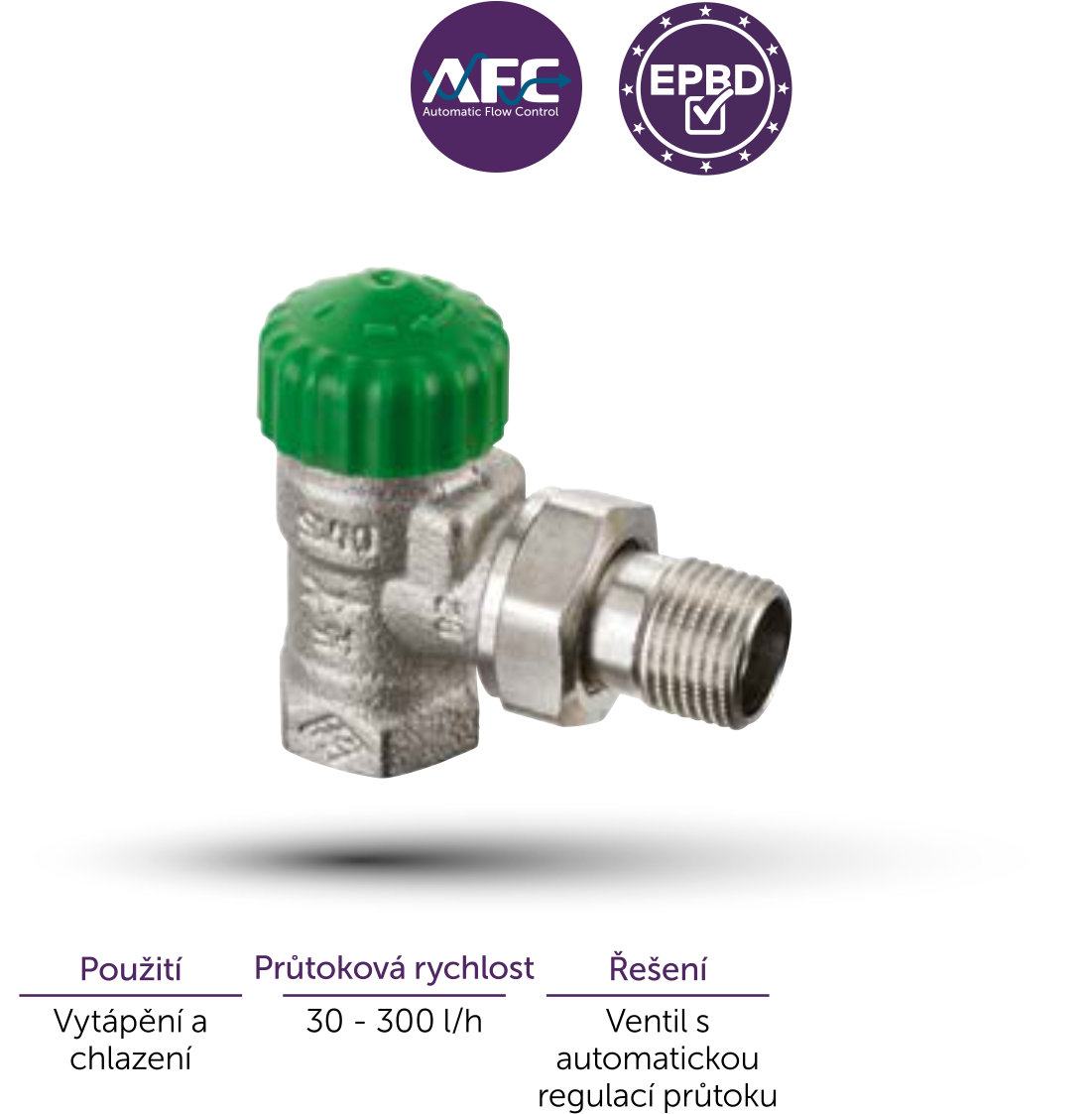

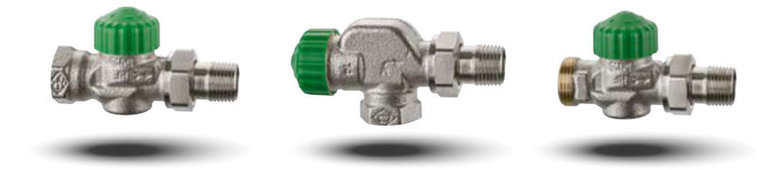

Eclipse 300 – Termostatické ventily s automatickou regulací průtoku pro větší výkony a nižší teplotní spády
- Vysoká flexibilita použití díky rozsahu průtoku od 30–300 l/h
- Ideální použití pro otopná tělesa s větším výkonem a nižšími teplotními spády
- Integrovaný omezovač průtoku: omezuje nadprůtoky
- Snadné nastavení požadovaného průtoku na stupnici ventilu
- Ideální pro rekonstrukci: nejsou nutné žádné složité výpočty
- K dispozici je široká škála typů provedení ventilu

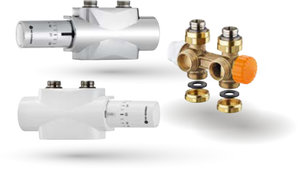

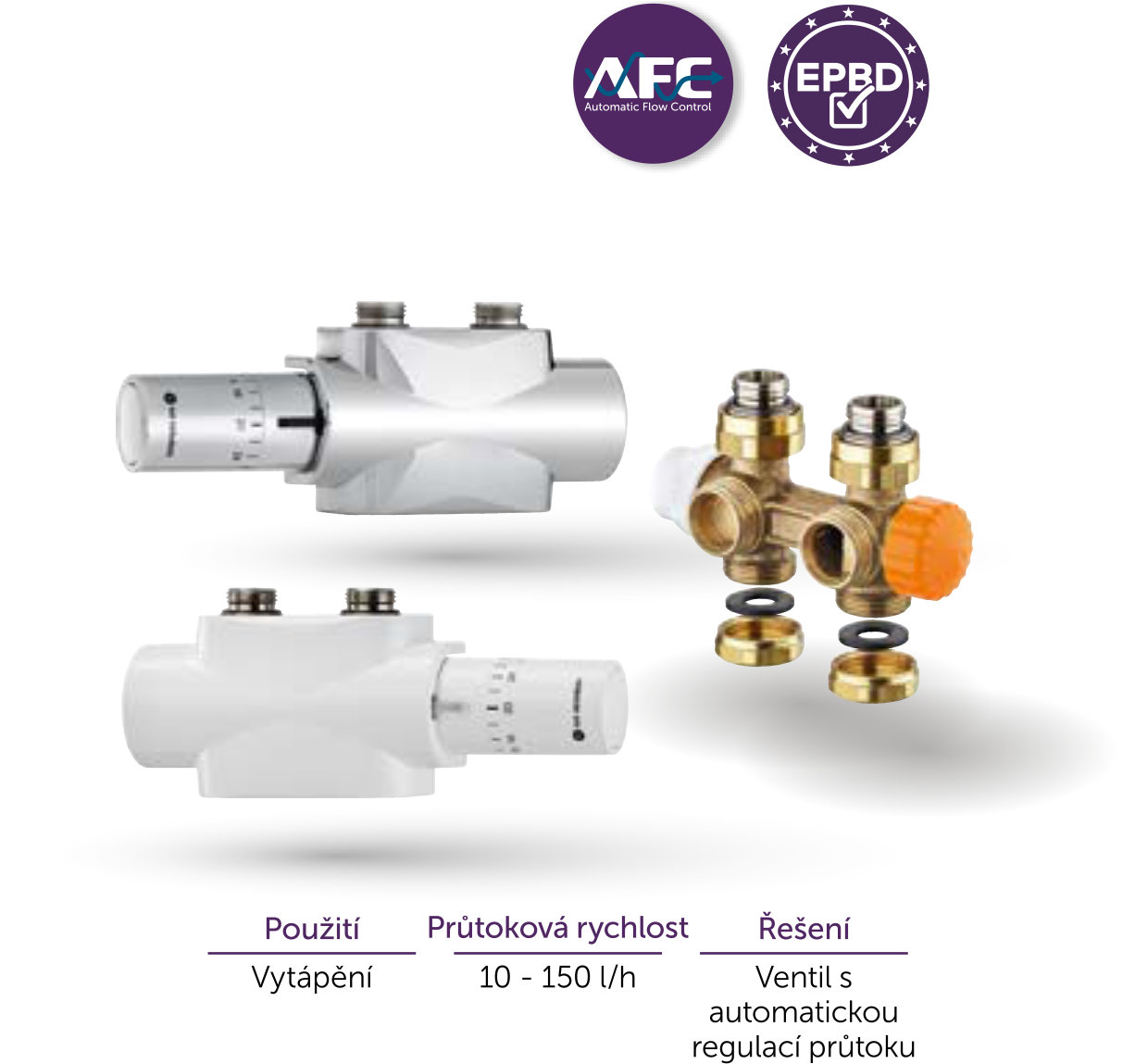

Multilux 4-Eclipse-set s hlavicí HALO – Designová edice
- Ideální pro dvoutrubkové nebo jednotrubkové soustavy se spodním dvoubodovým připojením, např. koupelnová tělesa nebo designová tělesa
- Rohové nebo přímé provedení pro připojení ke stěně nebo podlaze.
- Termostatická vložka a uzavírací vložka jsou zaměnitelné, ventil lze instalovat na levé i pravé straně otopného tělesa
- Sady s bílým nebo chromovaným krytem se snadno instalují
- Omezení nadprůtoku díky integrovanému omezovači průtoku

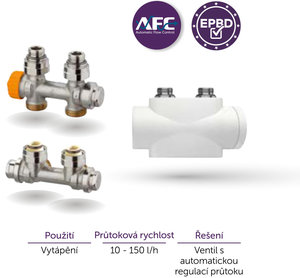

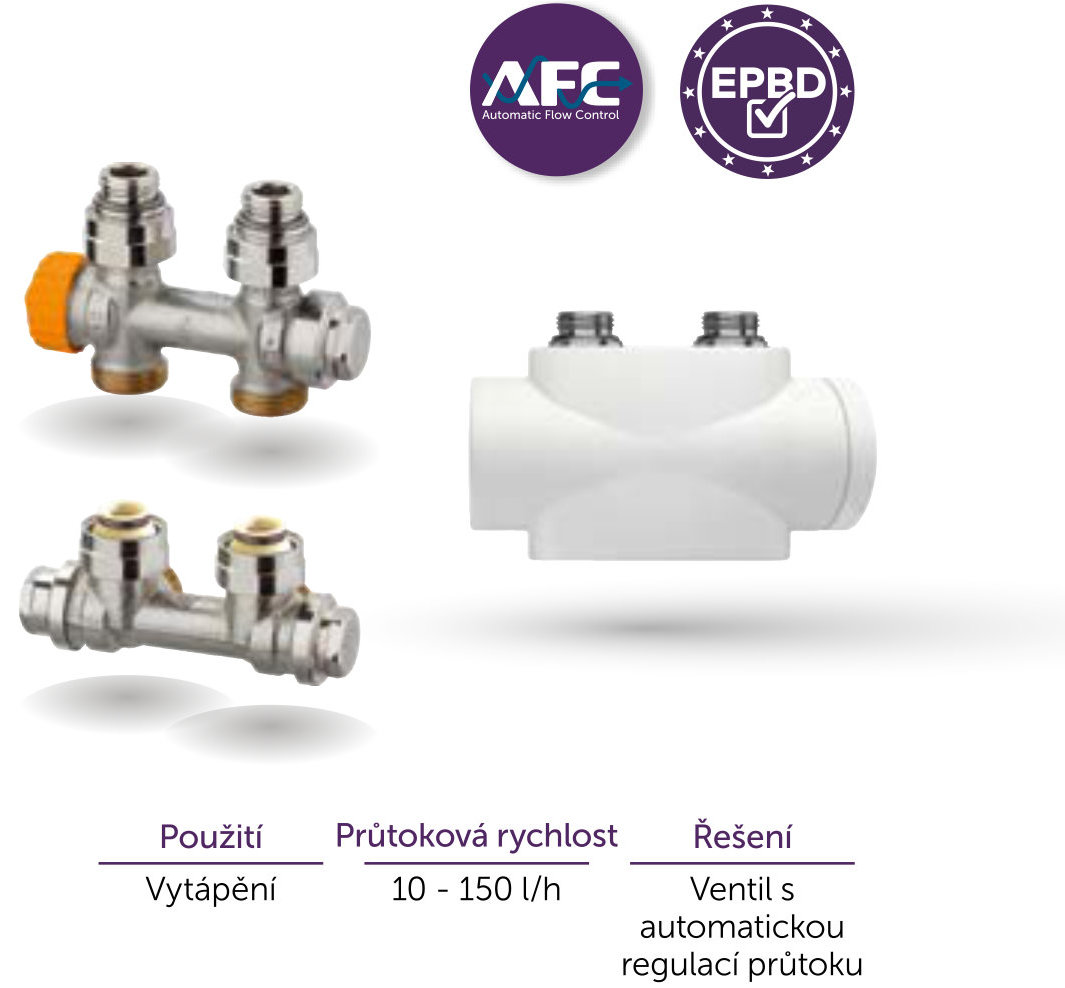

Multilux V Eclipse
- S dvoubodovým připojením pro otopná tělesa s integrovanými ventily a koupelnová tělesa s automatickou regulací průtoku
- Lze použít jako termostatický ventil nebo jako připojovací šroubení pro otopná tělesa s integrovanými ventily
- Integrovaný omezovač průtoku eliminuje nadprůtoky
- Bílý nebo chromovaný kryt pro rohové i přímé provedení
- Termostatická vložka a uzavírací vložka jsou zaměnitelné, montáž lze provést na levé i pravé straně otopného tělesa. Snadné vypouštění a dopuštění vody.
- Všechny verze vhodné pro připojení R1/2 a G3/4

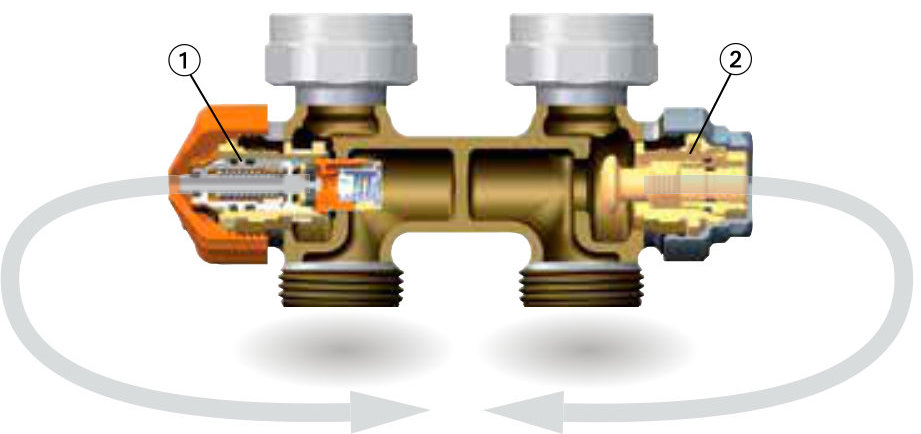

Konstrukce Multiluxu
- Termostatická vložka s automatickým omezovačem průtoku
- Uzavírací kužel a vypouštění

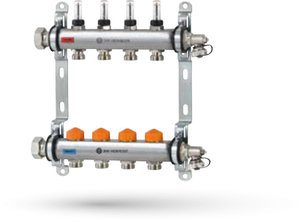

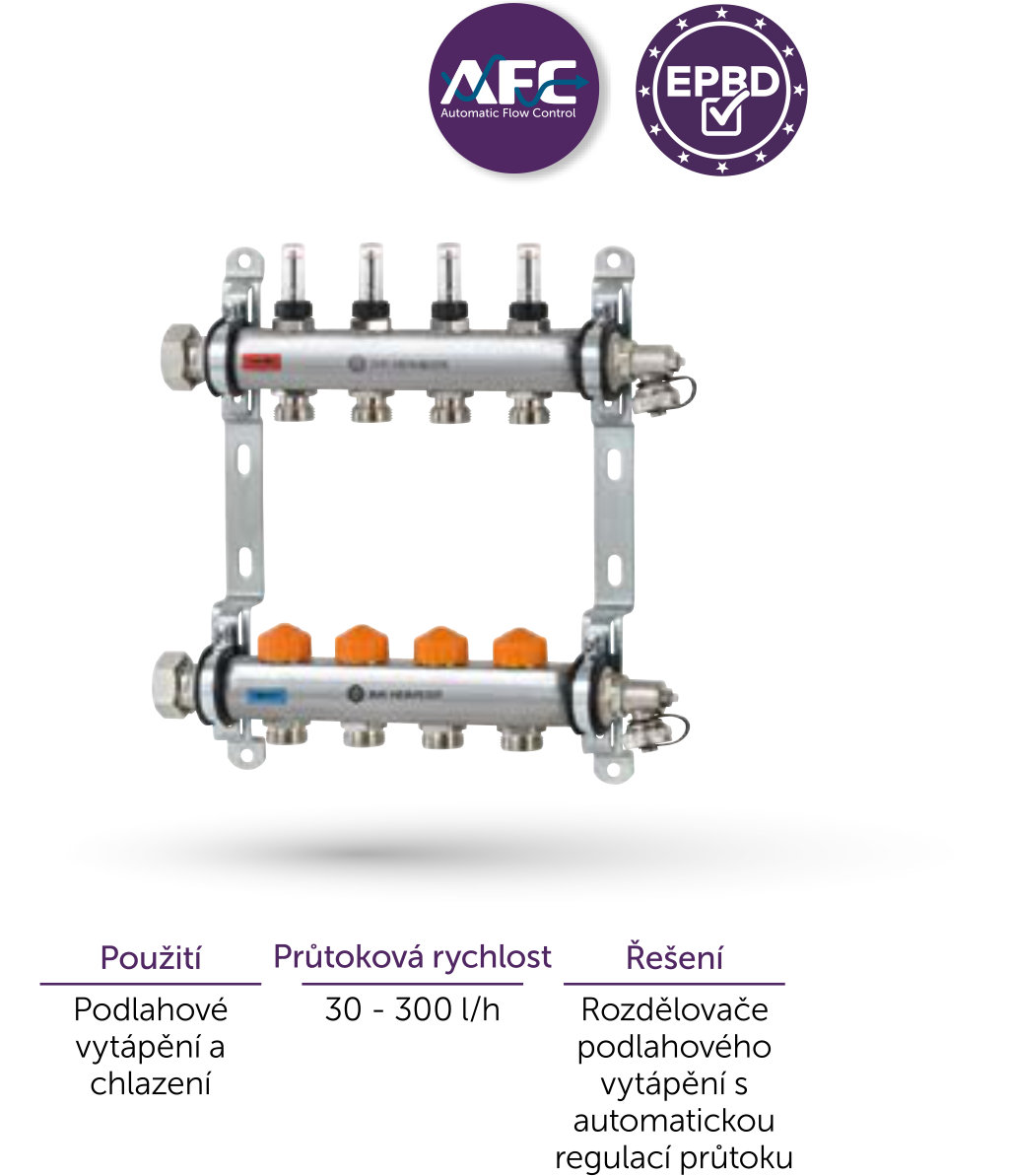

Dynacon Eclipse – Rozdělovače podlahového vytápění s automatickou regulací průtoku
- Automatické hydronické vyvažování díky integrovanému regulátoru průtoku uvnitř každé termostatické vložky
- Indikátor průtoku pro každý okruh pro kontrolu funkčnosti
- Snadné uvedení do provozu šetří čas a náklady
- K dispozici pro 2–12 okruhů
- Silná vratná pružina zabraňuje zablokování ventilu během provozní odstávky v létě a brání uvolnění kuželky během provozu

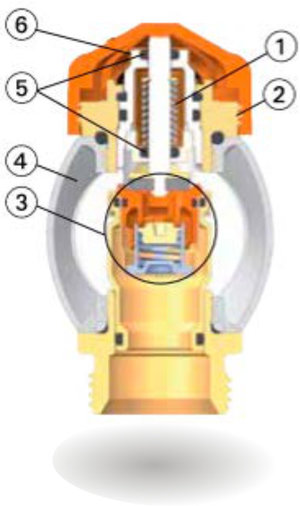

Vložka Eclipse – Termostatická vložka s automatickou regulací průtoku pro rozdělovače podlahového vytápění
- Silná vratná pružina v kombinaci s vysokou polohovací silou zajišťuje, že se ventil časem neuvolní.
- Připojení M30 × 1,5 IMI Heimeier pro termostatické hlavice a pohony
- Dvojité těsnění O-kroužkem s dlouhou životností
- Nastavení průtoku přímo na vložce

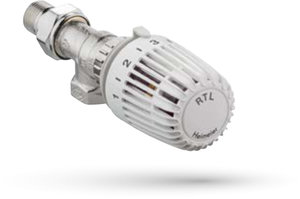

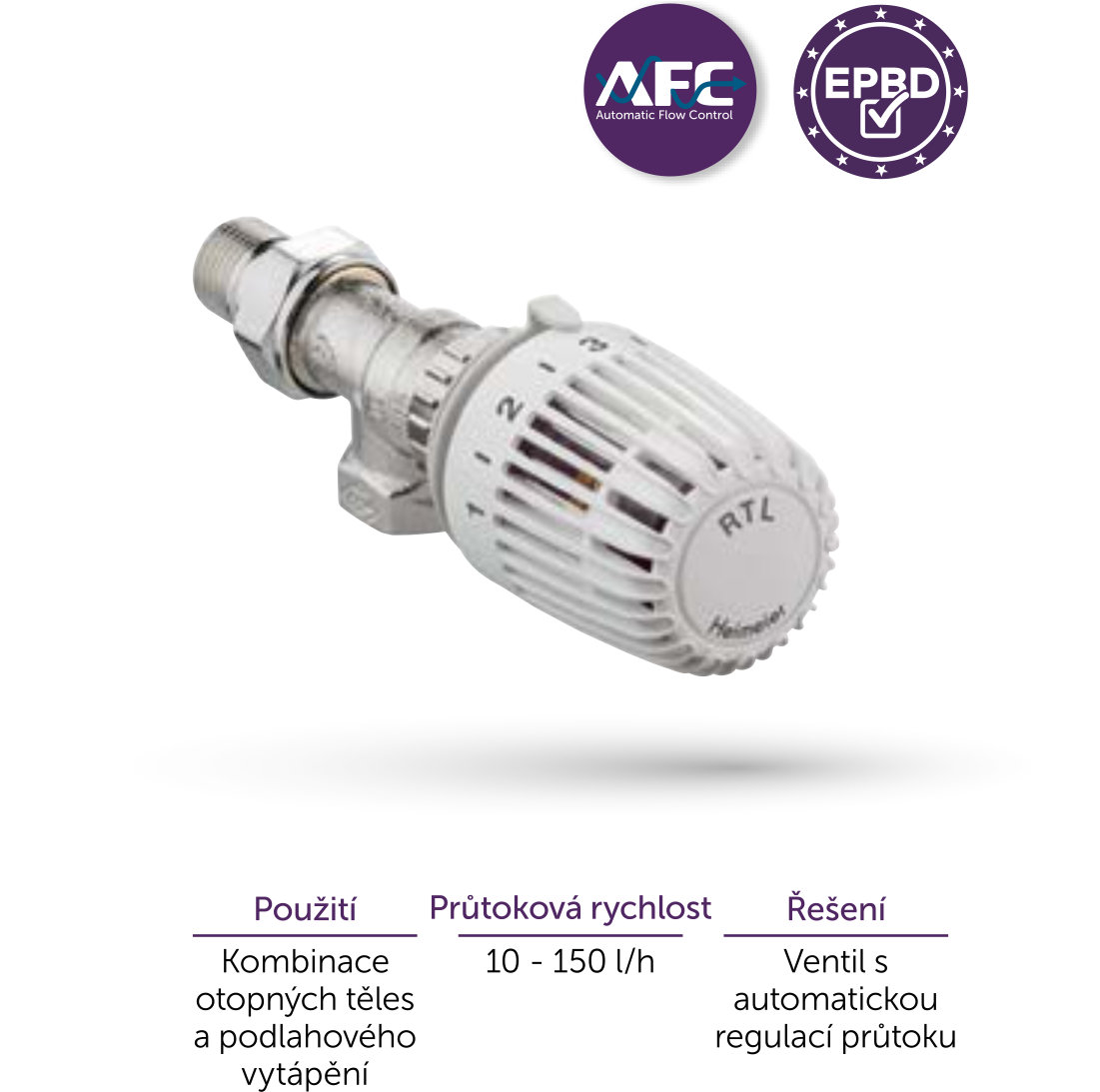

RTL Eclipse – Omezovač teploty zpátečky pro podlahové vytápění
- Tělo z korozivzdorného bronzu
- Nerezové vřeteno s dvojitým těsnicím O-kroužkem
- Vnější O-kroužek lze vyměnit pod tlakem
- Omezení či blokování teploty pomocí skrytých zarážek
- Ideální pro plochy do 15 m2

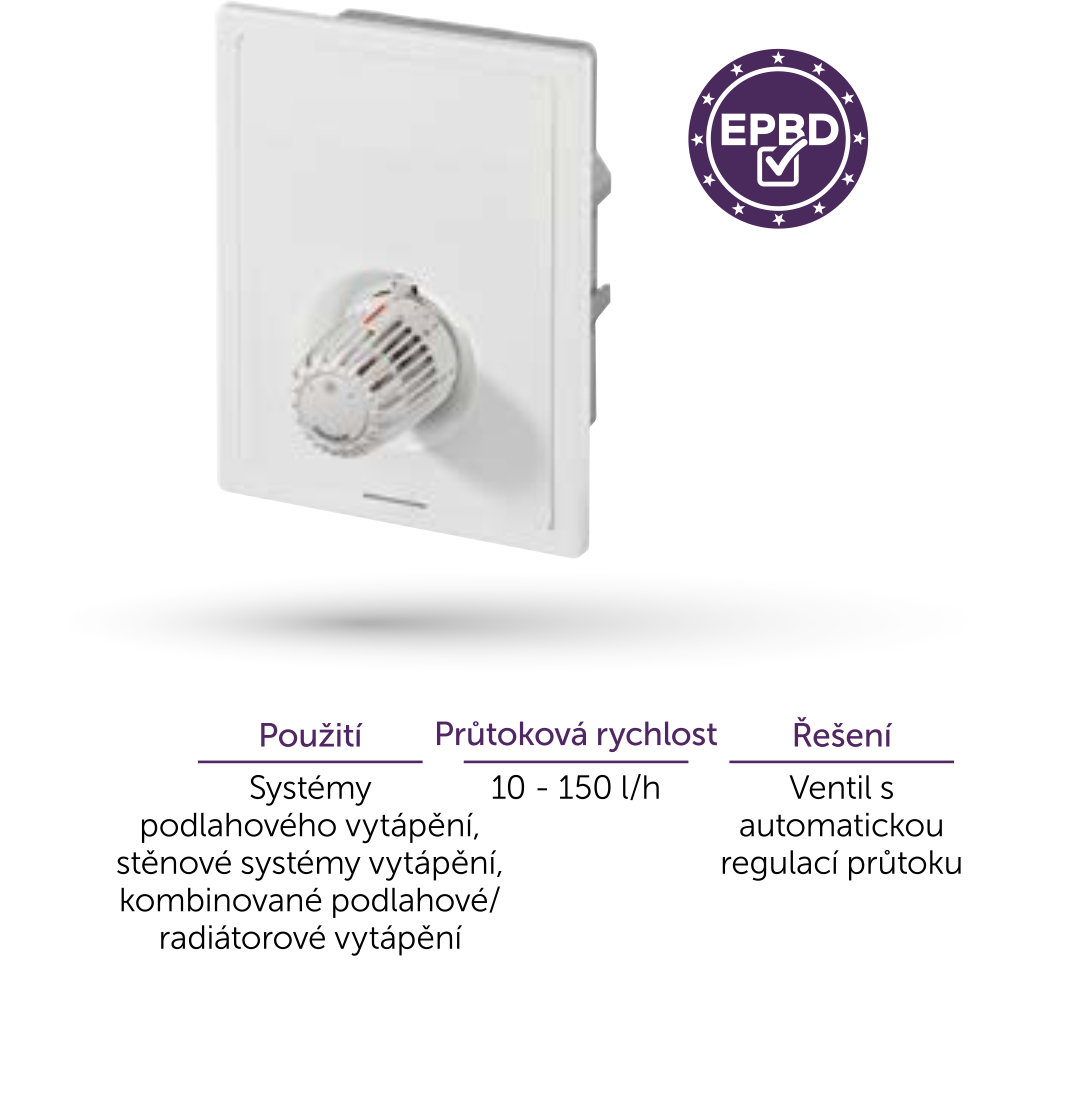

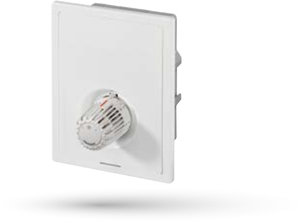

Multibox Eclipse – Podomítková regulace podlahového vytápění s automatickým omezovačem průtoku
- Jednoduché nastavení průtoku pro různé zatížení soustavy
- Korekce montážní pozice v rozsahu 6° na každou stranu
- Flexibilní instalace s variabilní vzdáleností mezi montážní skříní a krytem (až 30 mm)
- Maximální povolená teplota přívodu je 55 °C

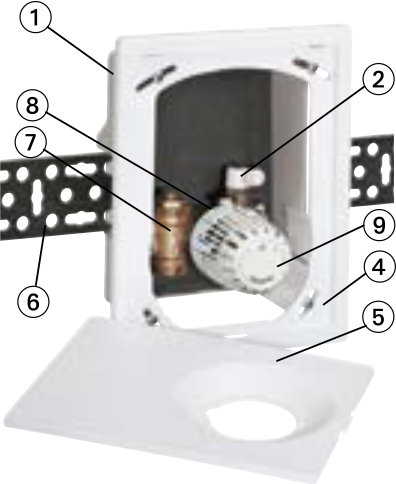

Multibox Eclipse K
Multibox Eclipse RTL
Multibox Eclipse K-RTL
- Zapuštěná skříňka
- Odvzdušňovací ventil
- Termostatická hlavice K
- Rám
- Krycí deska
- Upevňovací tyč
- Těleso ventilu z korozivzdorného bronzu
- Termostatická vložka s omezovačem průtoku
- Omezovač teploty vratné teplonosné látky (RTL)

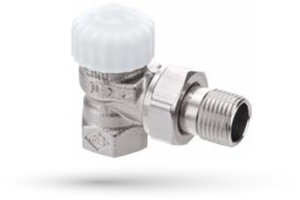

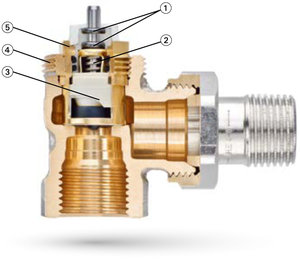

Vlastnosti ventilů V-exact II a Calypso-exact
V-exact II nebo Calypso-exact jsou ventily s plynulou regulací, přesným přednastavením, které umožňuje přesné hydronické vyvážení.
Ventily umožňují:
- Velké průtoky
- Velmi malé odchylky průtoku
- Nízkou hlučnost
- Ventily V-exact II jsou vyrobeny z bronzového kovu. Ventily Calypso-exact jsou vyrobeny z mosazi a oba ventily jsou k dispozici v mnoha variantách provedení.

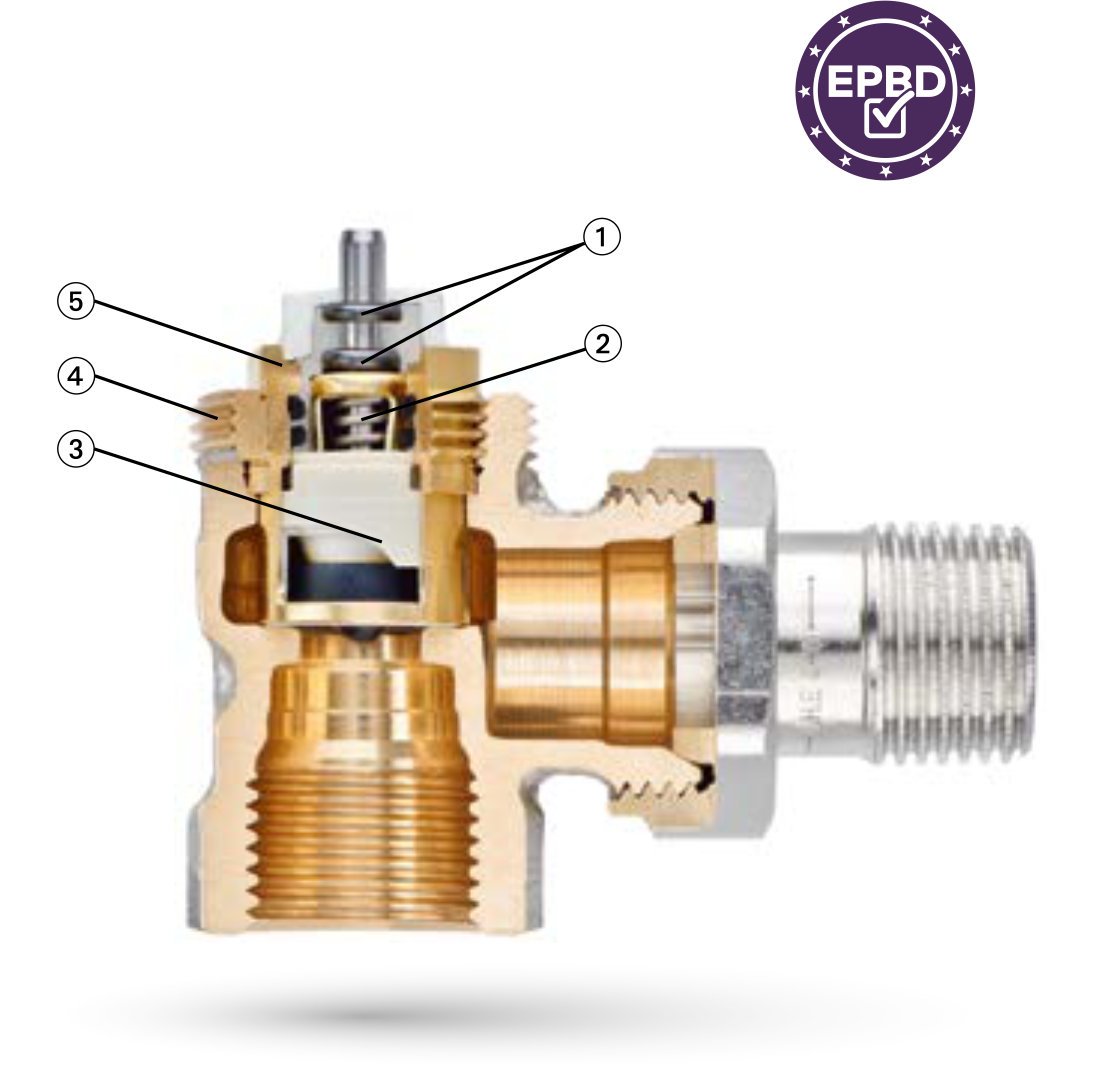

Konstrukce
- Dvojité těsnění O-kroužkem s dlouhou životností.
- Silná vratná pružina v kombinaci se značnou polohovací silou zajišťuje, že nedojde k povolení ventilu, ani jeho zaseknutí během letní odstávky.
- Clonka pro přesné plynulé přednastavení.
- Připojovací závit M30 × 1,5 pro hlavice IMI Heimeier a pohony IMI TA.
- Výměna vložky ventilu pomocí montážního klíče bez nutnosti vypouštět soustavu.

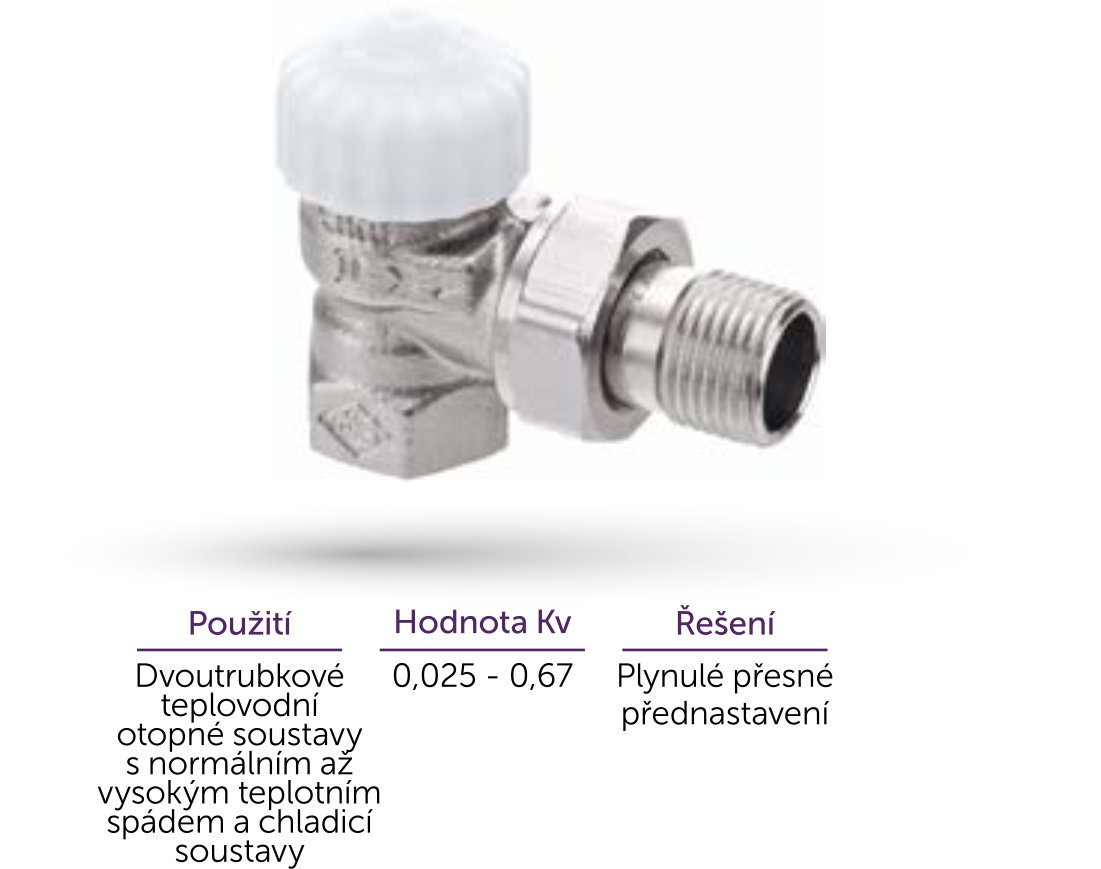

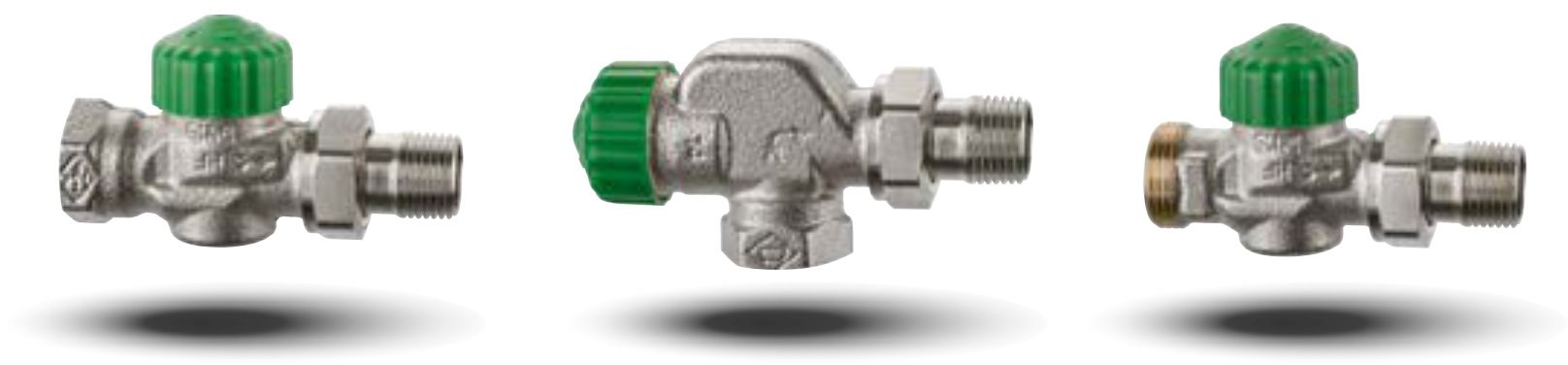

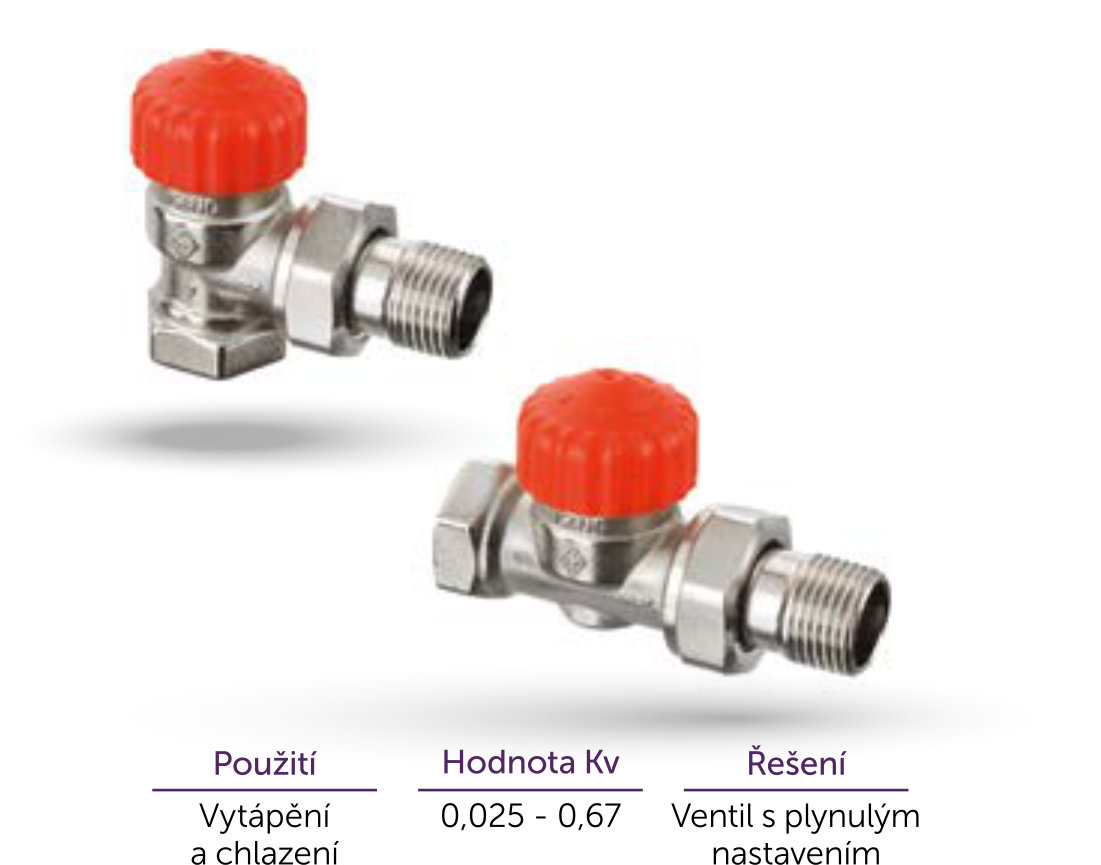

V-exact II/Calypso-exact
- Silná vratná pružina v kombinaci s vysokou polohovací silou zajišťuje, že časem nedochází k povolení a zatuhnutí ventilu
- Přesná regulační část pro přesné plynulé přednastavení
- Snížená hlučnost díky speciálně navržené konstrukci ventilu
- Vysoký rozsah průtoku pro různé aplikace
- Dvojité těsnění O-kroužkem pro trvanlivost a bezúdržbový provoz
- V-exact II z bronzu, Calypso-exact z mosazi: odolný proti korozi a nezávadný

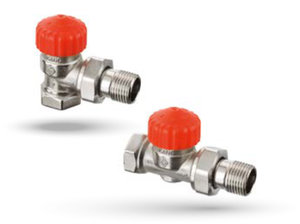

Calypso F-exact
- Velmi nízký rozsah průtoku pro různé aplikace
- Plynulé přesné přednastavení
- Snížená hladina hluku díky speciálně navržené konstrukci
- Dvojité těsnění O-kroužkem pro spolehlivý a bezúdržbový provoz
- Těleso ventilu také z korozivzdorné a bezolovnaté mosazi
- Silná vratná pružina v kombinaci s vysoce účinnou polohovací silou zajistí, že se ventil nepovolí a nezatuhne

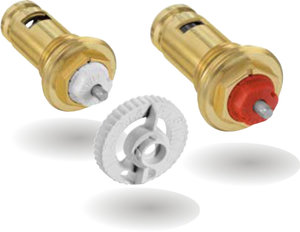

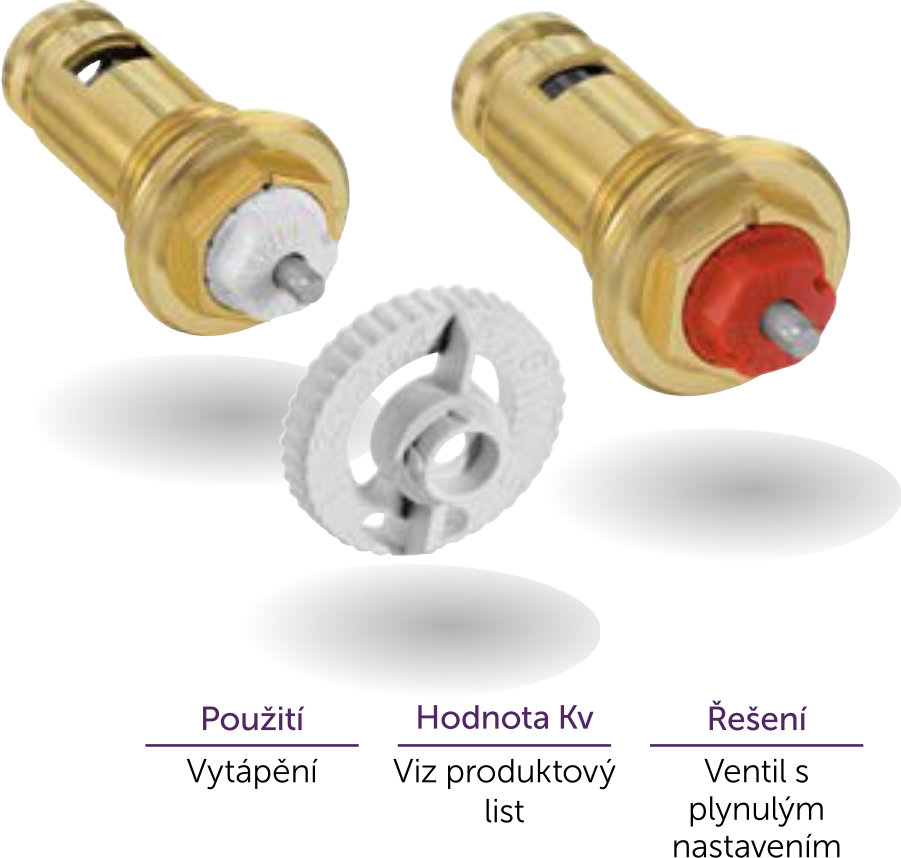

Vložka V-exact II pro nízké průtoky – Termostatické vložky pro otopná tělesa s integrovanými ventily
- Snadné plynulé přednastavení ventilu
- Přednastavená hodnota se snadno ověřuje
- Klíč k nastavení nízkých tolerancí průtoku chrání před zneužitím

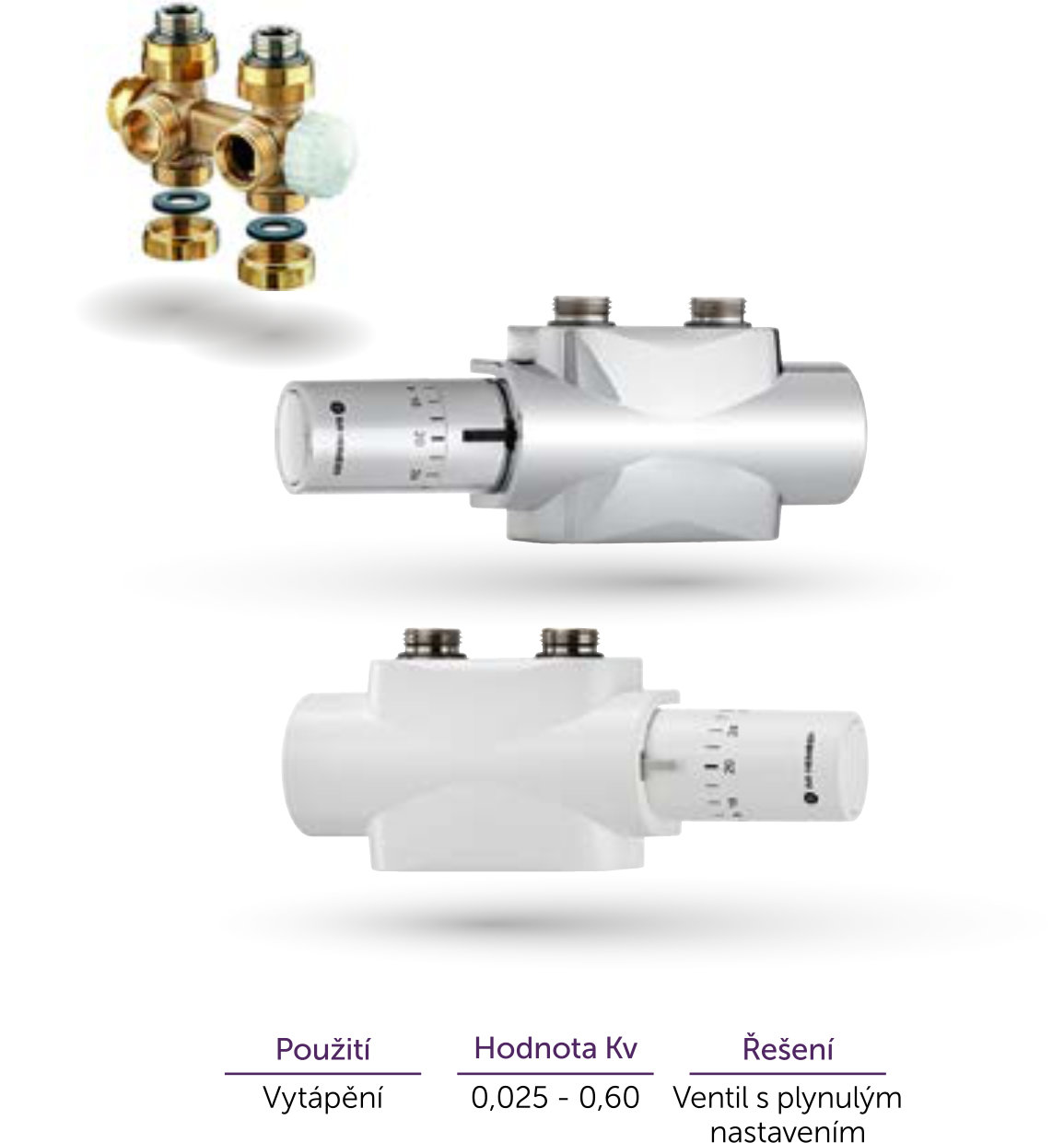

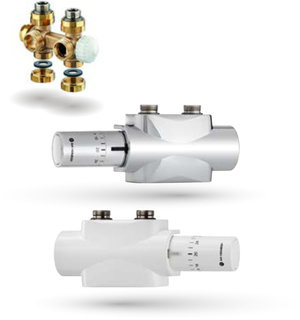

Multilux 4 – set s hlavicí HALO
S dvoubodovým připojením, úhlové a přímé, pro připojení otopných těles R 1/2 a G 3/4 ve dvoutrubkovém nebo jednotrubkovém systému.
- Jeden model nastavitelný pro dvoutrubkové a jednotrubkové soustavy
- Pouze jeden model pro různé požadavky
- Vhodný pro instalaci v rohovém nebo přímém provedení pro připojení potrubí ke stěně nebo podlaze.
- Termostatickou hlavici lze namontovat vlevo nebo vpravo
- Termostatická vložka a uzavírací vložka jsou zaměnitelné
- Přípojky přívodu a zpátečky lze uspořádat libovolným způsobem. To umožňuje vyhnout se křížení připojovacích vedení.
- Sady s bílým nebo chromovaným krytem se snadno instalují.

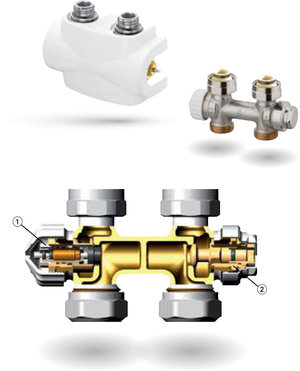

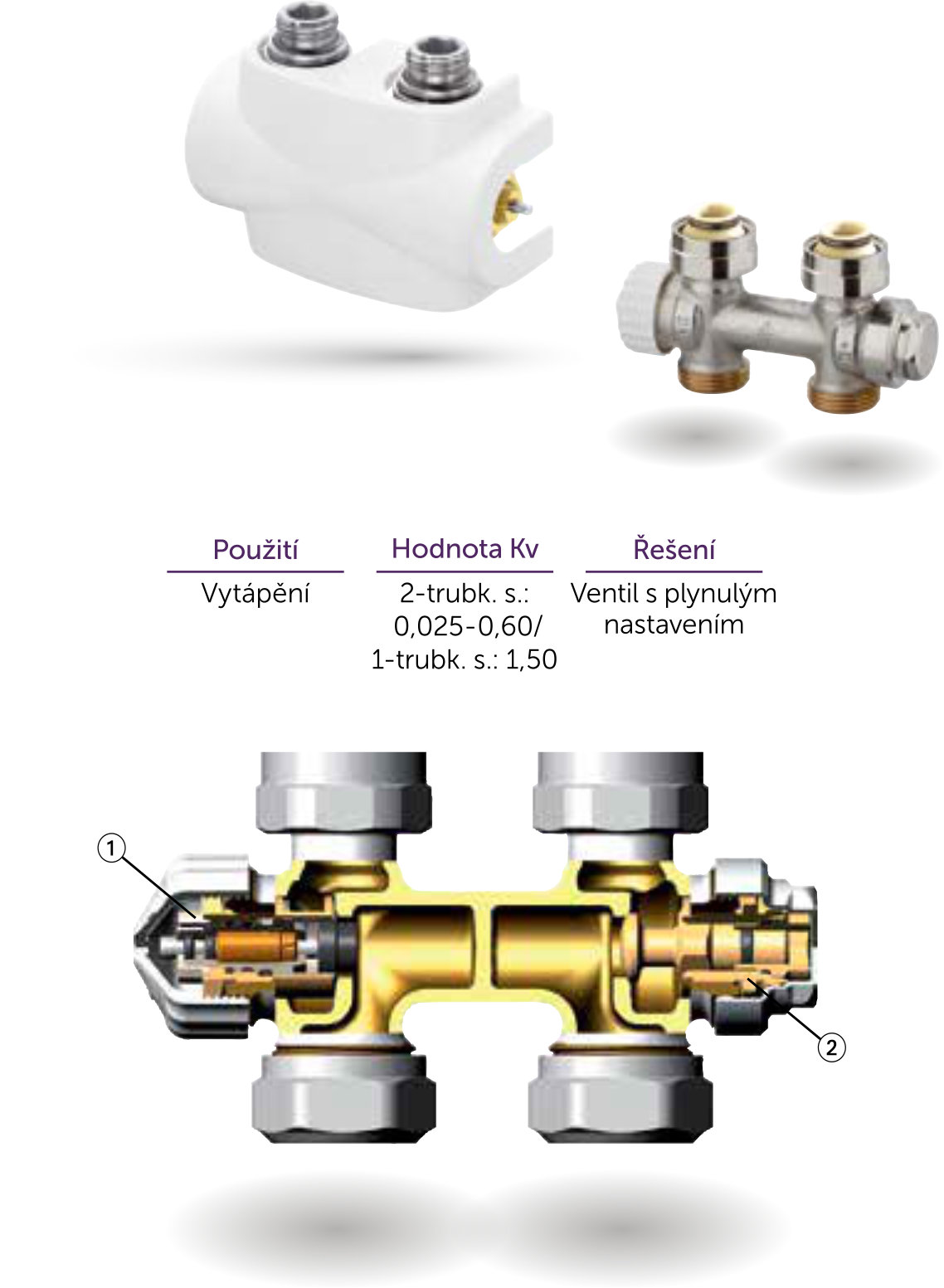

Multilux
- S dvoubodovým připojením pro jedno- a dvoutrubkové rozvody
- Kryt v bílé nebo chromované barvě pro rohové a přímé provedení.
- Přívod a zpátečka se dají zaměnit.
- Dvoutrubkové provedení s přednastavením V-exact II
- Snadné vypouštění a doplňování vody.
- Všechny verze vhodné pro připojení R1/2 a G3/4.
Konstrukce:
- Termostatická vložka V-exact II s přednastavením
- Uzavírací šroubení s vypouštěním

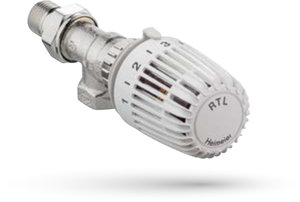

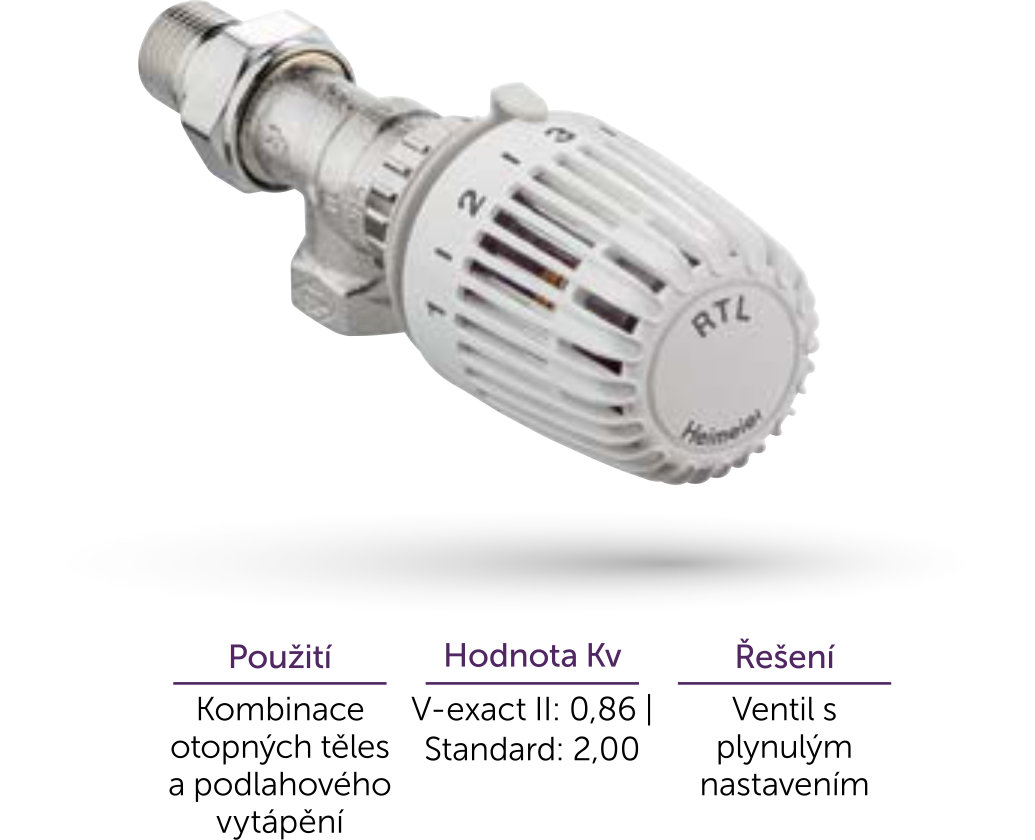

RTL – Omezovač teploty zpátečky pro podlahové vytápění
- Tělo z korozivzdorného bronzu
- Nerezové vřeteno s dvojitým těsnicím O-kroužkem
- Vnější O-kroužek lze vyměnit pod tlakem.
- Skryté omezení nebo blokování pomocí zarážek
- Ideální pro plochy do 15 m2
- K dispozici s přednastavením i bez něj

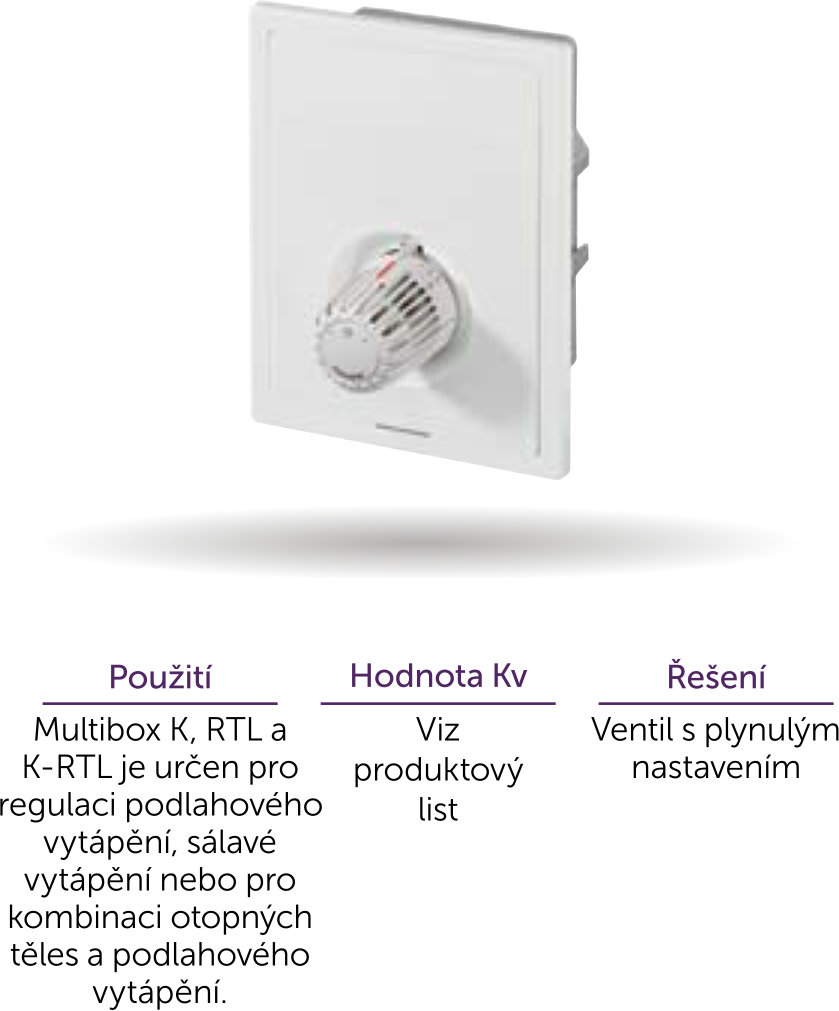

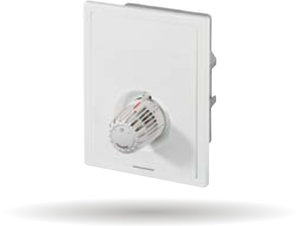

Multibox – Individuální přímočinná regulace okruhů podlahového vytápění
- Korekce montážní pozice v rozsahu 6° na každou stranu
- Kryt se skrytým šroubovým připojením
- Modely v bílé nebo chromové barvě
- Nastavitelné šroubení pro všechny konstrukce stěn, kompenzace hloubky v rozmezí do 30 mm
- K dispozici v různých provedeních
Multibox F: beze změny vzhledu, bez ohledu na instalační hloubku
Multibox C/E a Multibox C/RTL s uzavřenou krycí deskou
Multibox Mini: menší velikosti

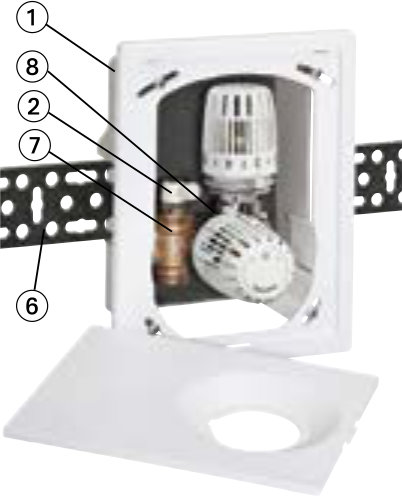

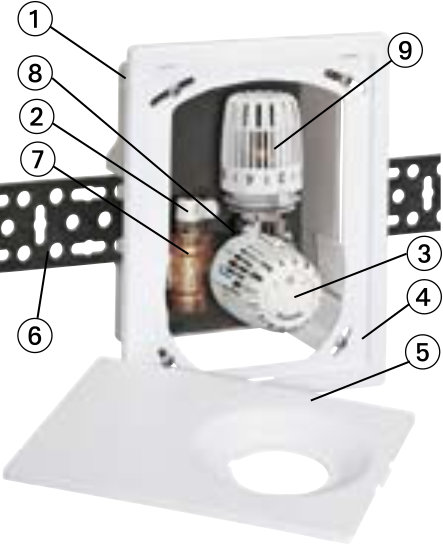

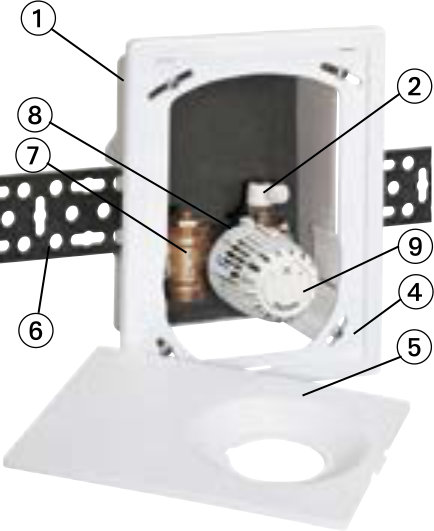

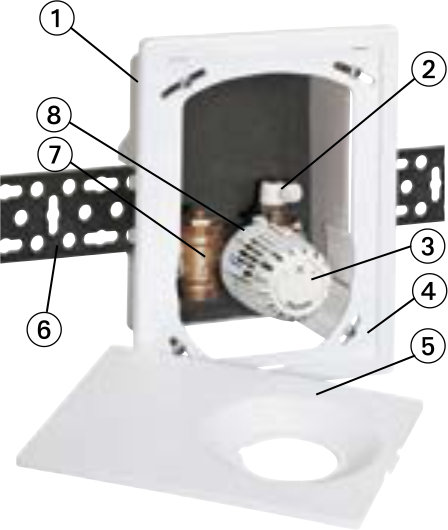

Multibox K
Multibox RTL
Multibox K-RTL
- Montážní skříň (podomítkové provedení)
- Odvzdušňovací/proplachovací ventil
- Termostatická hlavice K
- Rámeček
- Krycí deska
- Připevňovací profil
- Těleso ventilu z korozivzdorného bronzu
- Uzavírací/regulační vřeteno
- Omezovač teploty vratné teplonosné látky (RTL)

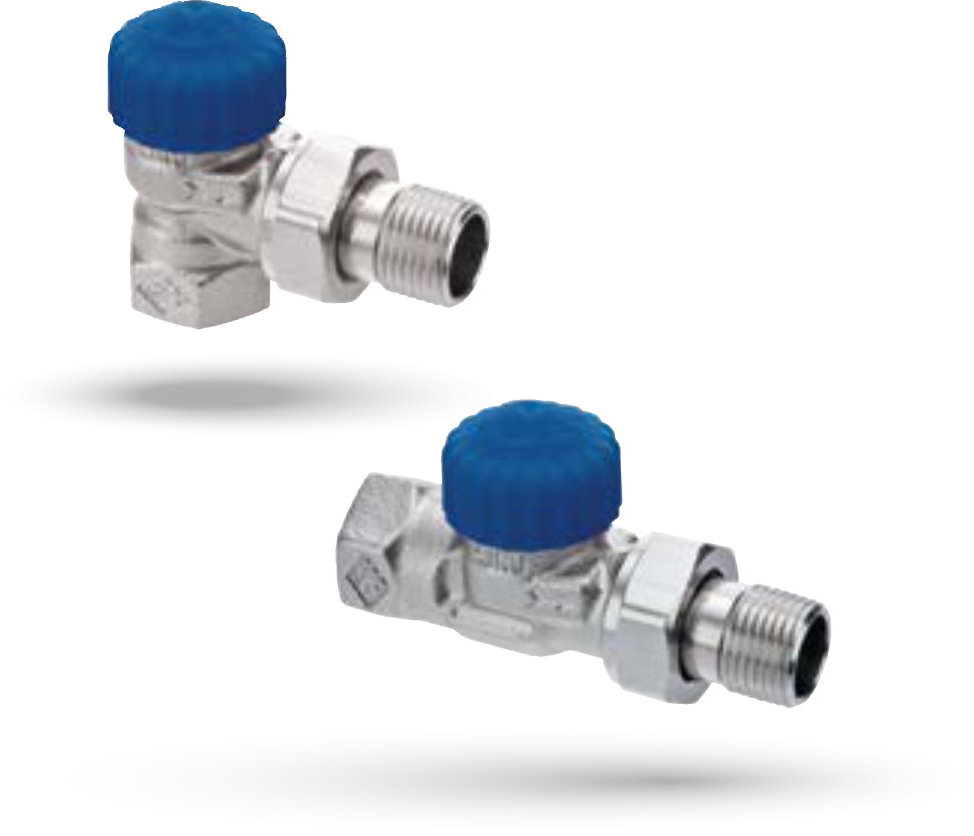

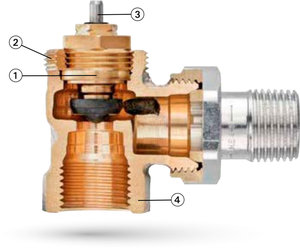

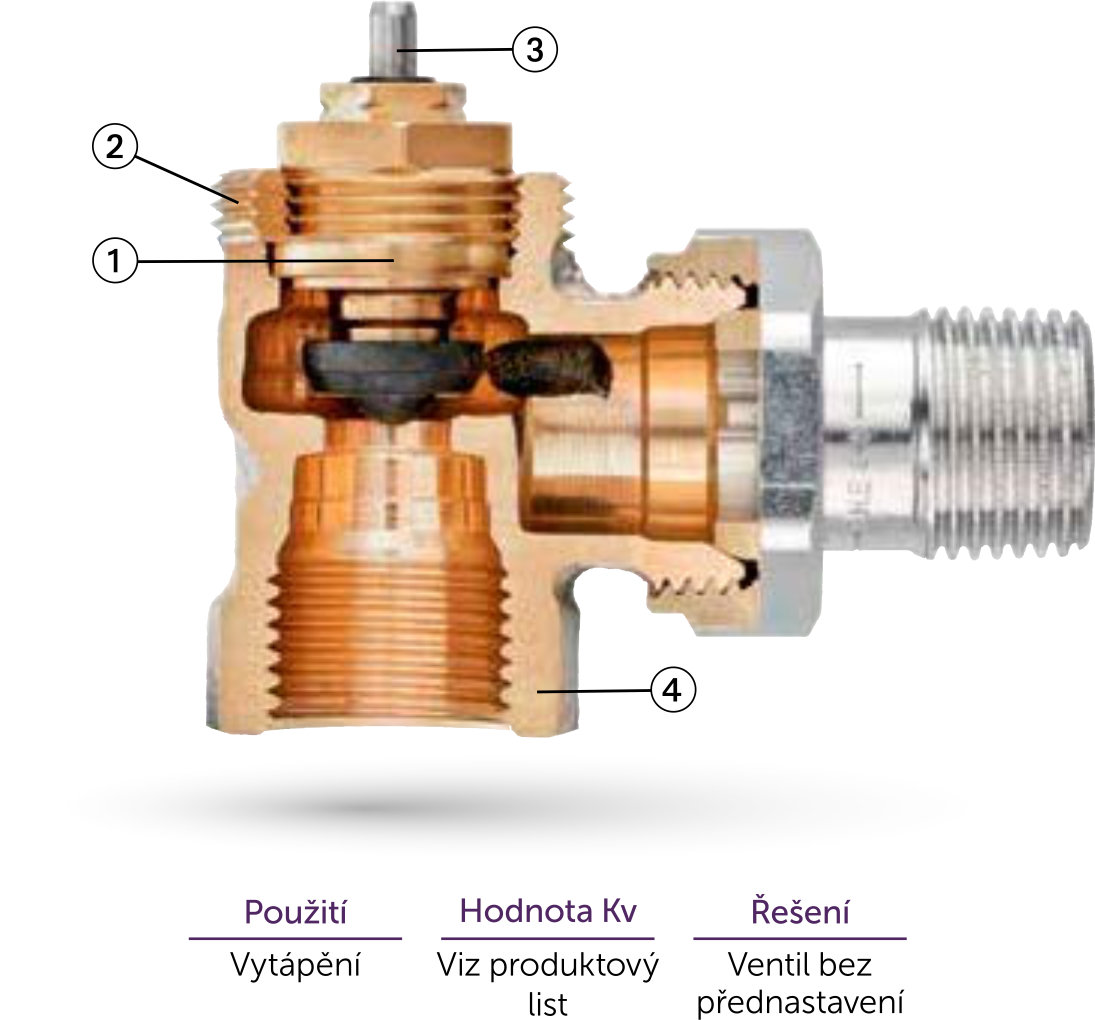

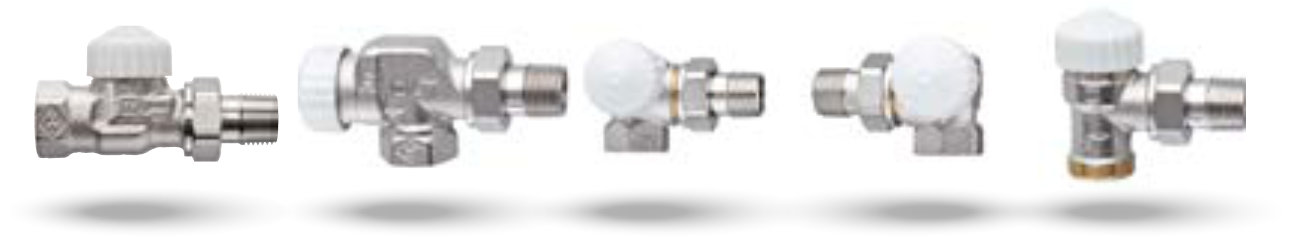

Ventily pro samotížné a jednotrubkové soustavy – Těleso ventilu bez přednastavení
- Dvojité těsnění O-kroužkem pro dlouhou životnost a bezúdržbový provoz
- Těleso ventilu z koroziodolného bronzu
- Termostatická vložka vyměnitelná pod tlakem s DN 10 až DN 32
- Termostatická tělesa ventilů lze použít se všemi termostatickými hlavicemi IMI Heimeier a termickými nebo motorickými pohony IMI Heimeier nebo IMI TA
Konstrukce
- Vložku lze vyměnit bez vypouštění systému pomocí montážního nástroje IMI Heimeier.
- Technologie připojení IMI Heimeier M30 × 1,5
- Vřeteno z nerezové oceli s dvojitým těsnicím O-kroužkem s dlouhou životností
- Tělo z korozivzdorného kovu

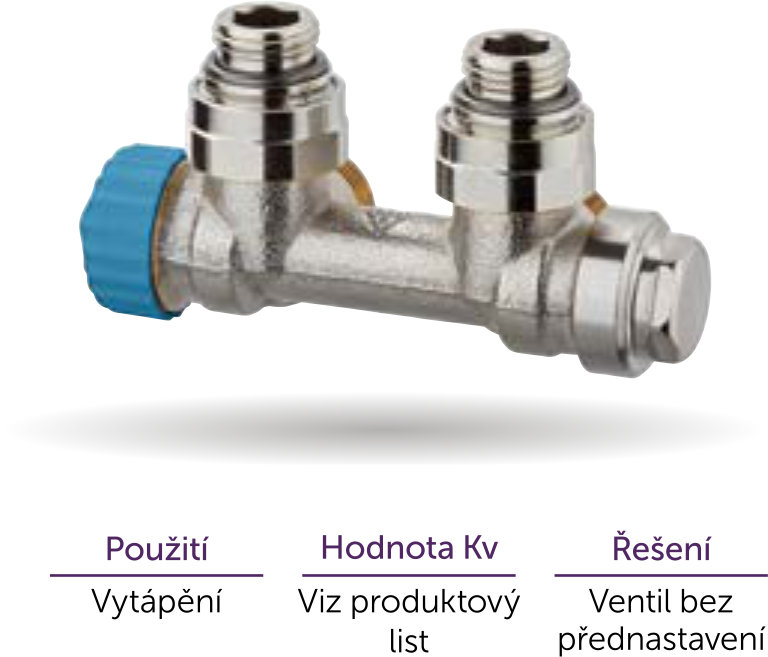

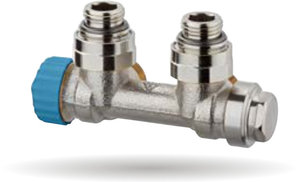

Multilux pro jednotrubkové soustavy s dvoubodovým připojením pro otopná tělesa a koupelnové žebříky
- Lze použít jako termostatický ventil nebo připojovací šroubení pro otopná tělesa s integrovanými ventily.
- Integrované regulační šroubení eliminuje nadměrné průtoky
- Kryt bílý nebo chromovaný
- Termostatická vložka a uzavírací vložka jsou zaměnitelné, ventil je vhodný pro instalaci na levou i pravou stranu otopného tělesa.
- Snadné vypouštění a doplňování vody.
- Všechny verze vhodné pro připojení R1/2 a G3/4

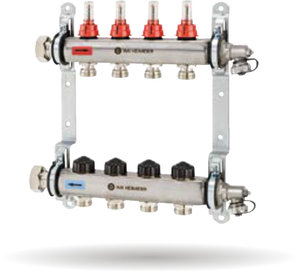

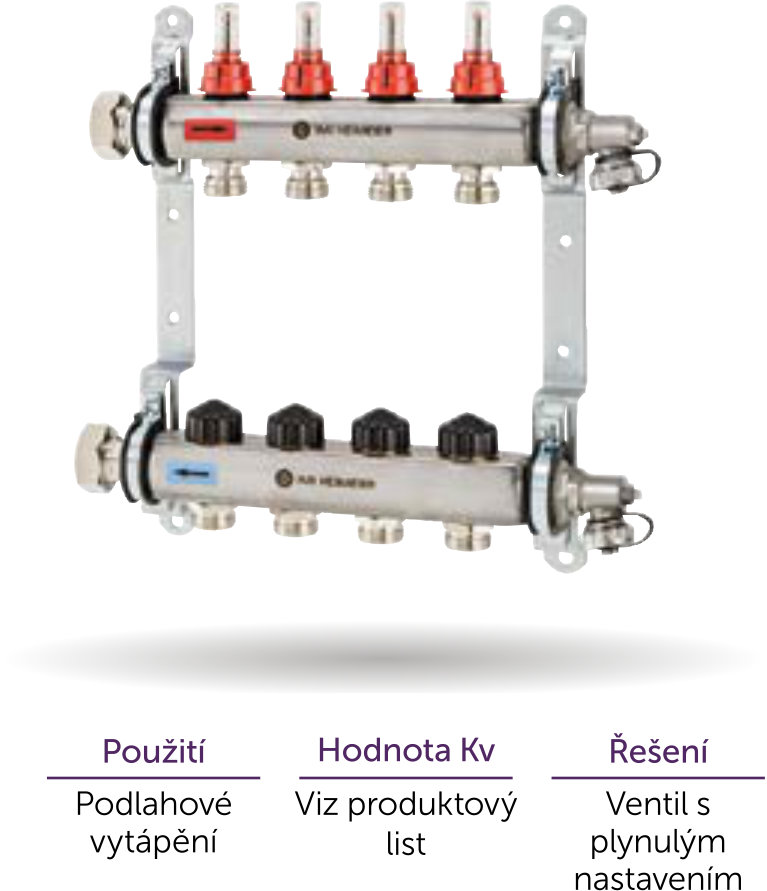

Dynalux – Rozdělovače podlahového vytápění
- Ventilové vložky pro každý okruh pro možnost instalace elektropohonů.
- Průtokoměr pro každý otopný okruh pro kontrolu funkčnosti
- Odolný a bezpečný rozdělovač z nerezové oceli.
- Hydronické vyvážení ručním nastavením průtoku
IMI International s.r.o.
Naší doménou jsou vysoce efektivní řešení pro HVAC soustavy: udržování tlaku a kvality vody; vyvažování, regulace a ovládání; termostatická regulace včetně unikátní technologie AFC® s Eclipse Inside. Produkty značek Heimeier, TA a Pneumatex šetří čas, ...
